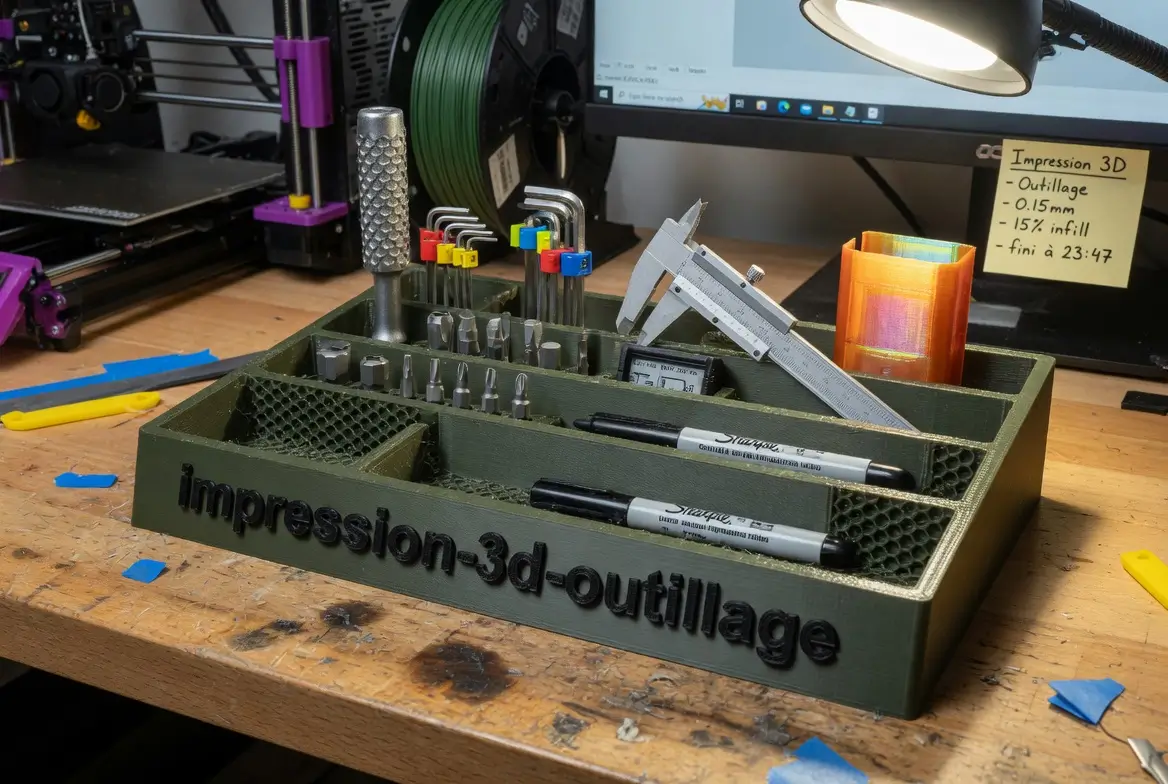

L'impression 3D outillage désigne la fabrication additive de gabarits, fixations, guides de montage, moules et outils de production directement dans l'atelier, sans passer par l'usinage traditionnel. Cette technologie réduit les délais de production d'outils de 75 % en moyenne et divise les coûts par cinq face à l'usinage externalisé. Chez Cadvision, nous accompagnons les bureaux des méthodes et responsables production dans le déploiement de la fabrication additive industrielle, de l'audit des besoins jusqu'à la qualification des pièces d'outillage.
Le marché mondial de l'outillage imprimé en 3D représente 2,3 milliards de dollars en 2025 et progresse de 25 % par an selon SmarTech Analysis. En 2026, plus de 60 % des usines européennes équipées en fabrication additive utilisent prioritairement la technologie pour produire de l'outillage interne, et non des pièces finales. Cet article détaille les cas d'usage, les matériaux adaptés, le retour sur investissement réel et la méthodologie que nous déployons chez nos clients industriels.
Pourquoi adopter l'impression 3D outillage en production industrielle
L'impression 3D outillage transforme la logique de conception et de fabrication des outils de production. Au lieu d'attendre 6 à 8 semaines pour un gabarit usiné en externe, une pièce peut être imprimée en 24 à 72 heures dans l'atelier. En effet, la fabrication additive supprime la contrainte d'usinage multi-axes et permet d'intégrer des géométries complexes (canaux de refroidissement conformes, structures en treillis, réservoirs internes) impossibles à réaliser par fraisage.
Concrètement, l'impression 3D outillage apporte cinq bénéfices mesurables sur la chaîne de production :
- Réactivité : production d'un gabarit en moins de 3 jours contre 4 à 8 semaines en usinage sous-traité.
- Itération : modification de la conception en CAO et réimpression en 24 h, sans coût de reprogrammation machine.
- Personnalisation : chaque opérateur dispose d'un outil ergonomique adapté à sa main ou à son poste.
- Allègement : un gabarit polymère pèse 5 à 10 fois moins qu'un équivalent aluminium.
- Stock zéro : les fichiers CAO remplacent le stock physique d'outillage, l'outil est réimprimé à la demande.
Par conséquent, les services méthodes des grands groupes industriels ont massivement basculé vers l'outillage imprimé depuis 2020. Volkswagen a internalisé la production de plus de 10 000 gabarits par an dans ses usines allemandes, et BMW a réduit les coûts d'outillage de sa ligne Mini de 92 %.
Quels types d'outillage réaliser en impression 3D
La fabrication additive couvre aujourd'hui la quasi-totalité des outils rencontrés en production mécanique, plasturgie et assemblage. Autrement dit, l'outillage imprimé en 3D ne se limite plus aux prototypes : il produit des outils fonctionnels qui tournent en cadence réelle sur des lignes de série.
Les principales familles d'outillage produites par fabrication additive incluent :
- Gabarits et fixations d'assemblage : supports de perçage, guides de soudure, masques de peinture, gabarits de contrôle dimensionnel.
- Outils de manutention : pinces de préhension robotisées, ventouses personnalisées, supports ergonomiques.
- Moules d'injection bas volume : empreintes pour séries de 100 à 10 000 pièces en polymère.
- Moules de thermoformage : formes mâles et femelles pour emboutissage plastique.
- Outils de pose de composites : mandrins de drapage, formes de cuisson autoclave en PEEK ou ULTEM.
- Calibres de contrôle qualité : gabarits go/no-go, supports de métrologie, pièces de référence.
Notre catalogue d'imprimantes 3D industrielles couvre toutes ces familles d'applications, du petit volume atelier à la machine FDM grand format pour outillage aéronautique.

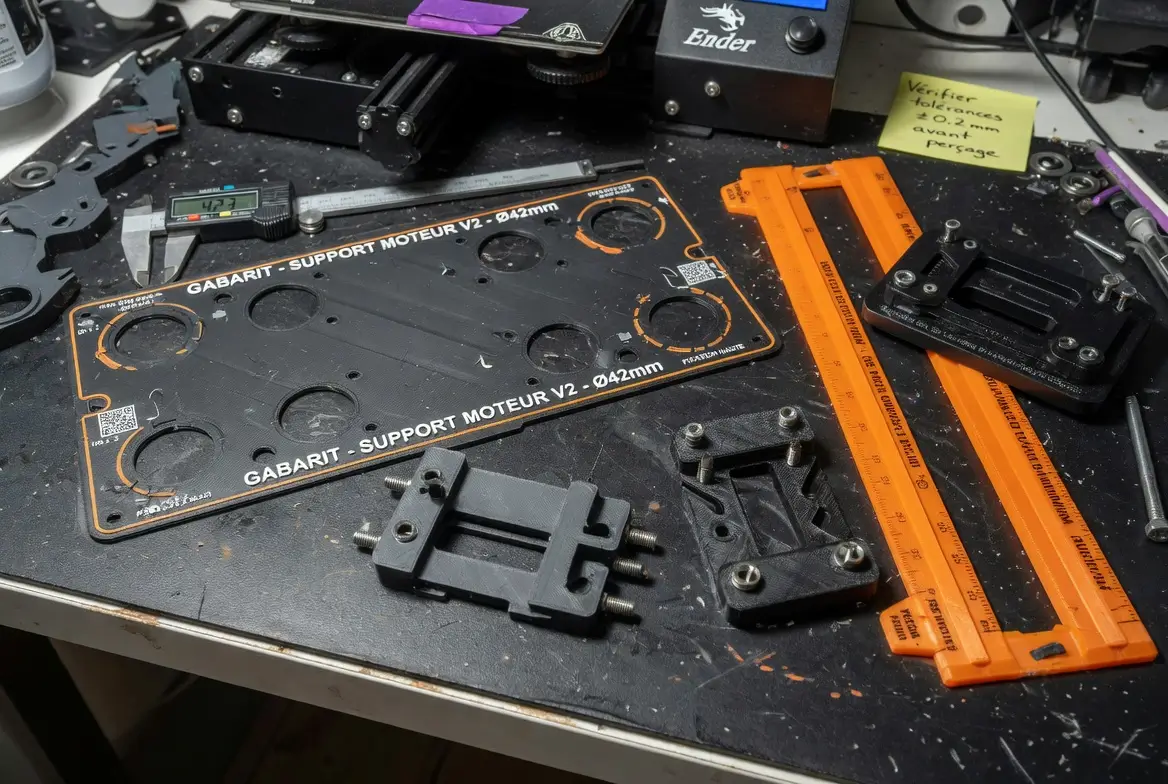

Gabarits, fixations et guides de montage imprimés en 3D
Les gabarits et fixations représentent 70 % des volumes d'outillage imprimés dans l'industrie, car ils combinent un besoin de personnalisation élevé et des exigences mécaniques modérées. En effet, un gabarit de perçage ou de contrôle n'a pas besoin de résister à 200 °C ni à des pressions de moulage, mais il doit être précis, léger et produit rapidement.
Concrètement, trois cas d'usage dominent dans les ateliers français que nous équipons :
- Gabarits de perçage et d'usinage : guides de position pour perçage en série sur pièces de grande taille.
- Masques de peinture et de grenaillage : protection de zones spécifiques lors des traitements de surface.
- Gabarits de contrôle dimensionnel : vérification rapide de la conformité sans passer par la métrologie 3D.
À noter que pour ces applications, l'ABS, le PLA renforcé et le PC-ABS constituent les matériaux de référence. Ils offrent le bon compromis entre rigidité, résistance aux chocs et coût, à un tarif matière inférieur à 50 € le kilogramme.
Moules et outillage de moulage par impression 3D
La fabrication additive d'outillage atteint sa maturité la plus impressionnante sur la production de moules d'injection bas volume et de moules de composites. De plus, la fabrication additive permet d'intégrer des canaux de refroidissement conformes directement dans l'empreinte, ce qui réduit les temps de cycle de 20 à 50 % selon les géométries.
Les matériaux haute performance comme l'ULTEM 1010 et le PEEK encaissent des températures d'injection supérieures à 180 °C et supportent 5 000 à 10 000 cycles d'injection sans dégradation notable. C'est pourquoi les plasturgistes utilisent ces matériaux pour les présérie, les produits personnalisés et les pièces de maintenance hors catalogue.
Chez Cadvision, nous avons accompagné Volvo Group et Renault Trucks sur la production de gabarits et de formes d'emboutissage pour leurs lignes de cabines, avec des délais divisés par 4 et une qualification dimensionnelle validée sur chaîne de série.
Quels matériaux choisir pour l'outillage imprimé en 3D
Le choix du matériau est le facteur critique de réussite d'un projet d'impression 3D outillage. En effet, un gabarit en PLA coûte 10 fois moins cher qu'un moule en PEEK, mais ne tiendra pas face à une charge thermique ou mécanique élevée. La sélection dépend de trois paramètres : température de service, résistance mécanique et nombre de cycles attendus.
Le tableau ci-dessous compare les matériaux FDM les plus utilisés pour l'outillage industriel
Notre catalogue de matériaux FDM certifiés propose l'ensemble de ces polymères, avec fiches techniques et accompagnement applicatif pour chaque grade.
Retour sur investissement réel de l'impression 3D outillage
Le retour sur investissement de l'impression 3D outillage s'évalue sur trois axes : réduction des coûts d'outillage, gain de temps de mise en production et économie sur les stocks physiques. En revanche, il faut dimensionner correctement le parc machines et la compétence interne pour que le calcul soit favorable.
Les retours d'expérience sur les projets industriels que nous déployons montrent des ordres de grandeur stables :
- Réduction du coût d'un gabarit : de 800 € usiné à 80 € imprimé en PC-ABS.
- Réduction du délai : de 6 semaines à 48 heures.
- Réduction des stocks : 70 à 90 % d'outils physiques remplacés par des fichiers CAO.
- Amortissement d'une imprimante industrielle : 12 à 18 mois en production outillage interne.
À noter que Jabil, équipementier électronique mondial, déclare économiser plus de 12 millions de dollars par an grâce à la fabrication additive d'outils sur ses 100 sites de production.

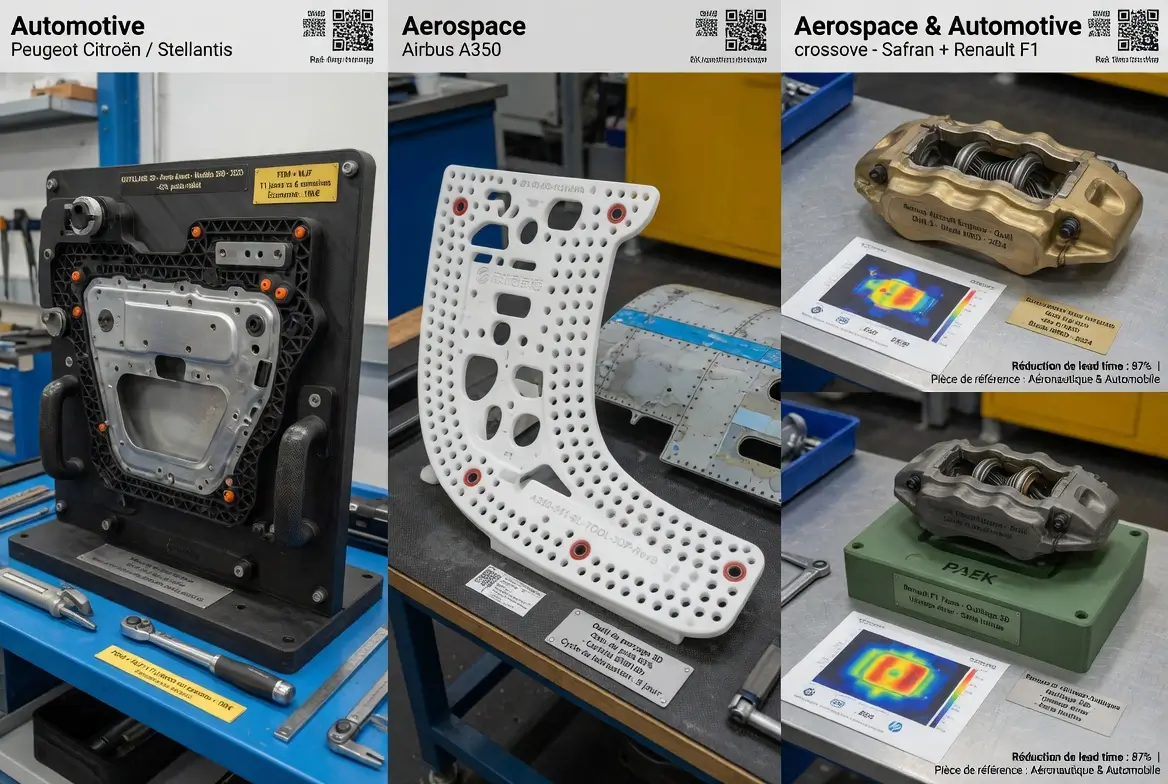

Études de cas d'impression 3D outillage en automobile et aéronautique
Les secteurs automobile et aéronautique sont les plus matures sur l'impression 3D outillage, car ils combinent volumes de production élevés, exigences techniques strictes et pression permanente sur les coûts. De plus, ces industries intègrent la fabrication additive dans leur cahier des charges fournisseurs depuis plus de dix ans.
Chez Cadvision, nous avons accompagné Parisse S.A. sur l'internalisation complète de la production d'outillage de précision, avec un ROI inférieur à 14 mois sur l'imprimante et une qualification série validée par les équipes méthodes. Ce déploiement a confirmé que l'outillage imprimé en 3D n'est plus réservé aux prototypes : il structure désormais les ateliers de production industrielle sérieuse.
Prochaines étapes pour déployer l'impression 3D outillage dans votre usine
Le déploiement réussi de l'impression 3D outillage repose sur une méthodologie en quatre étapes : audit du parc d'outils existant, choix des matériaux et des machines, formation des équipes méthodes et qualification des premières pièces. Chez Cadvision, nous couvrons l'ensemble du cycle depuis l'audit jusqu'à la mise en production.
Pour lancer votre projet d'outillage imprimé en 3D, contactez nos experts Cadvision. Nous réalisons une étude de cas personnalisée sur vos 10 outils les plus coûteux ou les plus longs à produire, et nous chiffrons le ROI sur 24 mois.
Questions fréquemment posées sur l'impression 3D outillage
Quelle précision atteindre avec l'impression 3D outillage industrielle
La précision atteinte en impression 3D outillage se situe entre 0,1 et 0,2 mm pour les procédés FDM industriels, et descend à 0,05 mm pour les technologies SLA et PolyJet. Cette précision couvre la très grande majorité des besoins de gabarits, fixations et masques de production. Pour les applications exigeant une tolérance inférieure à 0,02 mm, un post-usinage de reprise reste nécessaire. Chez Cadvision, nous qualifions systématiquement la tolérance obtenue avec une métrologie 3D avant validation de chaque outil.
Combien de cycles supporte un moule imprimé en 3D
Un moule d'injection imprimé en ULTEM 1010 ou PEEK supporte entre 500 et 10 000 cycles selon la géométrie de la pièce, la température d'injection et la pression du polymère injecté. Les empreintes en ABS ou PC-ABS restent adaptées aux séries inférieures à 500 pièces, notamment pour le prototypage fonctionnel et les tests de marché. L'intégration de canaux de refroidissement conformes allonge la durée de vie du moule et réduit les temps de cycle de 20 à 50 %.
L'impression 3D outillage résiste-t-elle aux hautes températures
Oui, les polymères haute performance comme le PEEK, l'ULTEM 1010 et le PEKK résistent à des températures continues de 180 à 260 °C, ce qui couvre la plupart des applications d'outillage composite, de moulage par injection bas volume et d'outils en contact avec des résines thermoset. Les matériaux standards (ABS, PLA, PETG) sont limités à 60-80 °C. Pour choisir le bon matériau, nous recommandons de viser une température de service matière supérieure de 20 °C à la température maximale rencontrée en production.
Quelle qualité de surface obtenir sur un outil imprimé en 3D
La qualité de surface brute d'une pièce FDM se situe entre Ra 6 et Ra 12 microns, ce qui reste acceptable pour un gabarit interne mais insuffisant pour une empreinte de moulage ou une pièce visible. Les procédés SLA descendent à Ra 1-2 microns directement sortie machine. Pour améliorer la finition, plusieurs techniques sont disponibles : lissage vapeur, sablage, ponçage et usinage de reprise. Nous conseillons nos clients sur le couple technologie et post-traitement le plus adapté à chaque application.
L'impression 3D outillage est-elle compatible avec les lignes de série automobiles
Oui, l'impression 3D outillage équipe désormais la majorité des lignes d'assemblage automobile européennes et nord-américaines. Volkswagen, BMW, Stellantis et Renault utilisent plus de 10 000 outils imprimés par an sur leurs lignes de série. La technologie est qualifiée pour les gabarits de vissage, les masques de peinture, les fixations ergonomiques et les outils de manutention robotisés. Les cycles de production, cadences élevées et exigences de traçabilité ISO/TS 16949 sont parfaitement couvertes par les matériaux et procédés industriels actuels.
Comment calculer le coût total de possession d'un outil imprimé en 3D
Le coût total de possession d'un outil imprimé comprend le coût matière, le coût machine (amortissement et énergie), le coût de conception CAO, le coût de post-traitement et le coût de qualification. En moyenne, sur un gabarit d'atelier, la matière représente 15 %, la machine 35 %, la conception 25 %, le post-traitement 15 % et la qualification 10 %. Comparé à un outil usiné externalisé, le TCO d'un outil imprimé en interne est inférieur de 60 à 85 %. Nous fournissons à nos clients une grille de calcul TCO personnalisée lors des audits initiaux.
