Un logiciel CAO (conception assistée par ordinateur) est l'outil qui permet de modéliser, simuler et documenter une pièce ou un assemblage avant sa fabrication. Bien le choisir revient à répondre à trois questions simples : travaillez-vous surtout en 2D ou en 3D, votre besoin est-il mécanique, électronique ou pluridisciplinaire, et devez-vous partager vos données en équipe. Derrière ces questions se cachent des familles d'outils très différentes, des coûts variables et des logiques de travail qui ne se valent pas selon votre métier. Ce guide complet détaille chaque critère, compare les approches et vous donne une méthode concrète pour aligner votre choix de logiciel CAO sur vos contraintes réelles, plutôt que sur une habitude ou une mode.
Qu'est-ce qu'un logiciel CAO ?
Un logiciel CAO désigne un environnement de conception numérique qui transforme une idée en modèle géométrique exploitable par la production. Il couvre un large spectre : le dessin technique en deux dimensions, la modélisation tridimensionnelle paramétrique, la simulation du comportement des pièces et la mise en plan normalisée. Dans un bureau d'études, c'est l'outil central autour duquel s'organise tout le travail de conception, de la première esquisse jusqu'au dossier de définition transmis à l'atelier ou au fournisseur.
Concrètement, un concepteur y définit des géométries, des cotes, des contraintes et des matières. Le logiciel maintient la cohérence de l'ensemble : si une dimension change, les vues et les pièces liées se mettent à jour. Cette logique associative est l'un des grands apports de la CAO moderne par rapport au dessin sur planche, où chaque modification imposait de tout redessiner. Le modèle devient une source unique d'information, qui alimente ensuite la fabrication, qu'il s'agisse d'usinage, de découpe ou d'impression 3D.
- Dessin 2D : plans, schémas, fichiers DWG et DXF destinés à l'atelier et aux partenaires
- Modélisation 3D : pièces, assemblages, surfaces complexes et mécanismes
- Simulation : validation mécanique, thermique ou d'écoulement avant le prototype
- Documentation : mises en plan cotées, nomenclatures, notices et vues éclatées
Le bon outil dépend donc d'abord du livrable attendu. Un atelier qui ne produit que des plans n'a pas les mêmes besoins qu'un bureau d'études qui conçoit des produits complets, ni qu'une entreprise qui doit numériser, simuler et documenter une gamme entière de produits. Avant toute comparaison de marques, il faut clarifier ce que l'on attend réellement du logiciel.
Quelle différence entre CAO, DAO et FAO ?
Trois sigles reviennent souvent et sèment la confusion : CAO, DAO et FAO. Les distinguer aide à cerner son besoin. La DAO (dessin assisté par ordinateur) se limite au tracé, principalement en 2D : elle remplace la table à dessin et produit des plans. La CAO (conception assistée par ordinateur) va plus loin : elle ajoute la modélisation 3D, la gestion des assemblages, la simulation et l'associativité entre le modèle et ses plans. La FAO (fabrication assistée par ordinateur) prend le relais en aval : elle transforme le modèle CAO en trajectoires d'usinage ou en programmes machine.
En pratique, ces trois mondes forment une chaîne continue. On dessine ou on conçoit, puis on prépare la fabrication. Un même éditeur peut couvrir plusieurs maillons, mais chaque étape répond à une logique propre. Confondre DAO et CAO conduit souvent à sous-dimensionner son choix : une entreprise achète un outil de dessin 2D, puis se retrouve bloquée dès qu'elle doit simuler une pièce ou gérer un assemblage. À l'inverse, un atelier qui ne fait que des plans n'a pas besoin d'un environnement 3D complet.
- DAO : tracé 2D, plans et schémas, sans modèle volumique
- CAO : modélisation 3D, assemblages, simulation et plans associatifs
- FAO : préparation de la fabrication, trajectoires et programmes machine
Cette distinction n'est pas qu'académique. Elle détermine le périmètre du logiciel à retenir, son coût, et les compétences à réunir dans l'équipe. Une PME qui veut concevoir et fabriquer en interne aura intérêt à penser sa chaîne de la conception à la fabrication, plutôt qu'à empiler des outils mal connectés.
CAO 2D ou CAO 3D : laquelle choisir ?
La CAO 2D produit des dessins techniques à plat, la CAO 3D construit un modèle volumique dont découlent automatiquement les plans. Les deux approches coexistent encore largement dans l'industrie, et le choix dépend de l'usage réel plutôt que d'un effet de génération.
La 2D reste pertinente pour de nombreux cas : le schéma, la reprise et la modification de plans existants, l'échange au format DWG avec des partenaires habitués à ce standard, ou encore les métiers où la représentation plane suffit, comme certains plans d'implantation ou électriques. Pour ces besoins, DraftSight couvre la 2D et l'édition DWG avec une logique proche des standards du dessin technique, ce qui facilite la transition pour les équipes déjà formées à ce type d'outil.
La 3D s'impose dès que la conception devient volumique et fonctionnelle. Elle permet de visualiser un produit sous tous les angles, de détecter les interférences dans un assemblage, de simuler le comportement mécanique et de générer les plans automatiquement à partir du modèle. C'est le terrain de SOLIDWORKS, qui offre la modélisation paramétrique, la gestion des assemblages et la mise en plan associative. La 3D alimente aussi directement la fabrication additive, puisqu'un modèle volumique est nécessaire pour préparer une impression.
Dans la réalité, beaucoup d'entreprises combinent les deux : elles conçoivent en 3D pour profiter de la simulation et de l'associativité, puis documentent et échangent en 2D avec des partenaires qui travaillent encore sur plans. Le bon réflexe consiste à vérifier que le logiciel retenu gère correctement l'aller-retour entre 2D et 3D, et qu'il importe et exporte les formats utilisés par vos clients et fournisseurs.
Comment choisir son logiciel CAO selon son métier ?
Le métier oriente le choix bien plus que la notoriété d'une marque. Un même secteur peut mobiliser plusieurs outils complémentaires, et c'est souvent la combinaison qui compte, pas le logiciel isolé.
Un concepteur mécanique privilégie la modélisation paramétrique, la gestion d'assemblages volumineux et la simulation intégrée, pour valider ses pièces avant de les fabriquer. Un électronicien, lui, a besoin d'un pont entre la carte électronique et la mécanique du produit, assuré par SOLIDWORKS CircuitWorks pour l'intégration des cartes, et par SOLIDWORKS Electrical pour le schéma électrique et le routage des faisceaux. Un service de documentation technique s'appuie sur SOLIDWORKS Composer pour produire notices, montages et vues éclatées directement à partir du modèle 3D, sans attendre des photos du produit fini.
Certaines situations appellent une approche différente de la modélisation paramétrique classique. Pour récupérer et modifier une géométrie sans historique, par exemple un fichier importé d'un client ou issu d'une numérisation, la modélisation directe de SpaceClaim fait gagner un temps considérable : on pousse, tire et modifie les surfaces sans reconstruire tout l'arbre de conception.
- Mécanique : modélisation paramétrique, assemblages, simulation intégrée
- Électronique et mécatronique : passerelle ECAD vers MCAD, cohérence carte et boîtier
- Communication technique : notices, montages et vues animées à partir du modèle
- Rétro-conception et préparation : modélisation directe sur géométrie importée
- Conception électrique : schémas, nomenclatures et routage des faisceaux
La bonne démarche consiste à lister les livrables de chaque service, puis à vérifier que le socle de conception et ses modules couvrent l'ensemble, sans rupture dans la chaîne. Un logiciel qui oblige à ressaisir les données d'un service à l'autre fait perdre du temps et introduit des erreurs.
Quels critères techniques regarder avant d'acheter ?
Au-delà des fonctions visibles, plusieurs critères décident de la satisfaction sur la durée. Ils sont rarement mis en avant dans les démonstrations, mais ils pèsent lourd dans l'usage quotidien.
L'interopérabilité arrive en tête : la capacité à ouvrir et à exporter les formats neutres comme STEP et IGES, en plus des fichiers natifs reçus des clients, conditionne toute la collaboration. Un logiciel qui lit mal les fichiers de vos partenaires vous obligera à des conversions hasardeuses. La gestion des données vient ensuite : dès qu'une équipe travaille sur les mêmes fichiers, il faut un système de gestion des versions et des accès, assuré par SOLIDWORKS PDM, sous peine d'accumuler des copies et d'écraser le travail des autres.
La simulation intégrée évite les allers-retours entre logiciels : pouvoir vérifier la résistance d'une pièce ou un comportement thermique dans le même environnement fiabilise la conception et raccourcit les cycles. Enfin, la formation et l'accompagnement sont décisifs : un outil puissant mal maîtrisé reste sous-exploité, et la productivité réelle dépend autant de la compétence des utilisateurs que des fonctions du logiciel.
- Interopérabilité : import et export des formats neutres et natifs courants
- Gestion des données : versions, droits d'accès et traçabilité en équipe
- Simulation intégrée : validation dans l'environnement de conception
- Évolutivité : modules complémentaires activables selon la croissance des besoins
- Formation et support : montée en compétence et assistance technique de proximité
BesoinFamille d'outilExemple chez CADvisionDessin 2D et DWGCAO 2DDraftSightConception 3D et simulationCAO 3D paramétriqueSOLIDWORKSÉdition rapide sans historiqueModélisation directeSpaceClaimÉlectronique vers mécaniquePasserelle ECAD/MCADCircuitWorks, ElectricalTravail en équipeGestion de donnéesSOLIDWORKS PDM
Comment le logiciel CAO s'intègre à la chaîne de fabrication ?

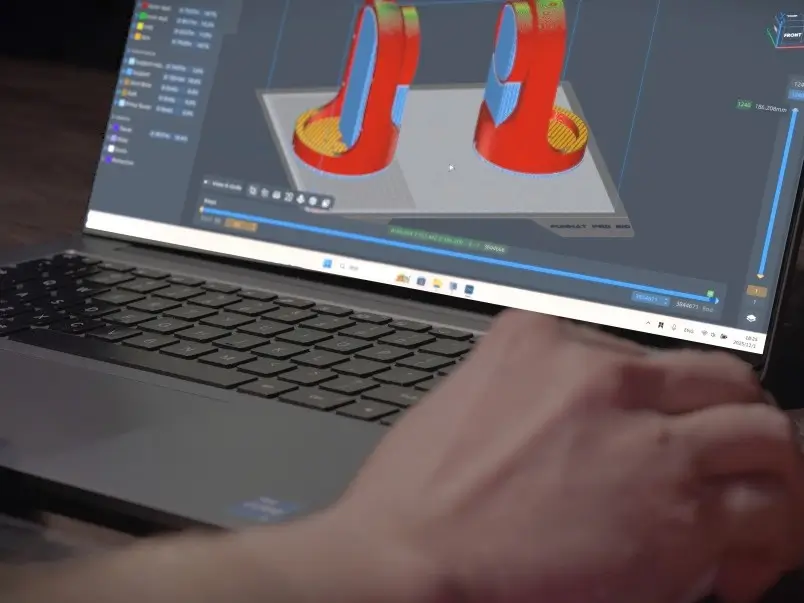

Un logiciel CAO n'est pas une fin en soi : il alimente la fabrication. Sa valeur dépend donc aussi de la qualité des fichiers qu'il transmet en aval. En usinage, le modèle 3D sert de base aux trajectoires d'outil. En impression 3D, il est exporté vers un logiciel de préparation qui le découpe en couches et génère les instructions machine. Une géométrie propre, sans erreur de surface ni épaisseur incohérente, limite les corrections et les échecs au moment de la fabrication.
C'est pourquoi le choix du logiciel de conception se pense en lien avec la suite de la chaîne. Si vous fabriquez par fabrication additive, mieux vaut un outil qui exporte des fichiers fiables et qui gère les formats attendus par votre logiciel de préparation. Pour comprendre comment la conception alimente l'impression, notre guide de la fabrication additive replace chaque étape dans son contexte. Pour la prise en main de la communication technique à partir du modèle, voir notre article bien démarrer avec SOLIDWORKS Composer.
Penser la chaîne de bout en bout évite les ruptures coûteuses. Un modèle conçu sans tenir compte de la fabrication peut être parfait à l'écran et impossible à produire économiquement. La CAO la plus utile est celle qui dialogue sans friction avec vos moyens de production et vos partenaires. Pour explorer l'ensemble des solutions, notre catalogue de logiciels CAO regroupe les outils 2D, 3D, de simulation et de gestion de données.
Foire aux questions sur le logiciel CAO
Quelle est la différence entre CAO et DAO ?
La DAO (dessin assisté par ordinateur) se limite au tracé 2D, tandis que la CAO (conception assistée par ordinateur) ajoute la modélisation 3D, la simulation et la gestion d'assemblages. Un même outil peut couvrir les deux usages. En pratique, un atelier qui ne produit que des plans peut rester en DAO 2D, alors qu'un bureau d'études qui conçoit des pièces fonctionnelles a besoin d'une CAO 3D complète, avec associativité entre le modèle et ses plans.
Faut-il un logiciel CAO 2D ou 3D ?
Le choix dépend du livrable. La 2D suffit pour le schéma, la reprise de plans et l'échange DWG. La 3D devient nécessaire dès qu'il faut simuler le comportement d'une pièce, gérer un assemblage ou préparer un fichier pour l'impression 3D ou l'usinage. Beaucoup d'entreprises combinent les deux : la 3D pour concevoir, la 2D pour documenter et échanger avec des partenaires habitués au DWG.
Un logiciel CAO permet-il de préparer l'impression 3D ?
Oui. Le modèle 3D issu de la CAO sert de base à la fabrication additive : il est exporté vers un logiciel de préparation qui le découpe en couches et génère les trajectoires machine. Le choix du logiciel CAO influence donc la qualité du fichier transmis. Une géométrie propre, sans erreur de surface, limite les corrections au moment de la préparation et de l'impression.
Comment gérer les fichiers CAO en équipe ?
La gestion de données techniques, ou PDM, centralise les fichiers, gère les versions et les droits d'accès, et évite les conflits d'édition. Sans elle, les équipes accumulent des copies locales et perdent la trace de la version de référence. Un outil comme SOLIDWORKS PDM s'intègre directement à l'environnement de conception et trace chaque modification, ce qui sécurise le patrimoine technique de l'entreprise.
Quel logiciel CAO pour la conception électronique ?
La conception électronique mobilise des outils ECAD pour la carte, qui doivent dialoguer avec la mécanique. Des passerelles comme CircuitWorks importent la carte électronique dans l'environnement mécanique, ce qui permet de vérifier l'intégration dans le boîtier. SOLIDWORKS Electrical complète cette approche pour le schéma électrique et le routage des faisceaux, afin que le plan électrique et l'implantation physique restent cohérents.
Combien de temps faut-il pour maîtriser un logiciel CAO ?
La prise en main des fonctions de base se fait en quelques jours de formation, mais la maîtrise réelle s'acquiert avec la pratique sur des projets concrets. Le délai dépend de l'expérience préalable de l'utilisateur et de la complexité des pièces à concevoir. Un accompagnement structuré, avec une formation adaptée au métier, accélère nettement la montée en compétence et évite que l'outil reste sous-exploité.
