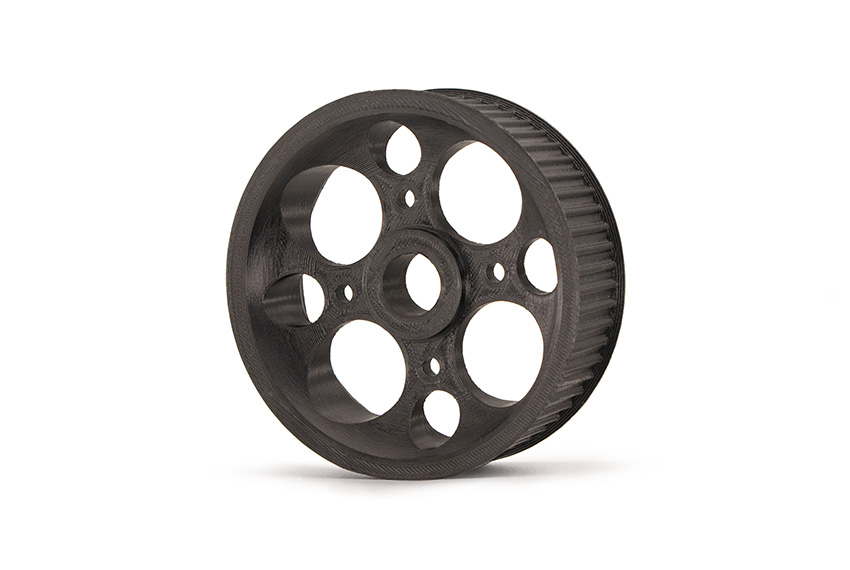

L'impression 3d fibre de carbone représente une avancée technologique majeure transformant la fabrication additive. Cette technologie révolutionnaire combine des matrices thermoplastiques ou époxyde avec des renforts en fibre de carbone courte ou continue, créant des pièces ultra-légères et extrêmement rigides indispensables à l'aéronautique, l'automobile et les secteurs industriels exigeants. Cadvision propose des solutions complètes d'impression 3d fibre de carbone adaptées aux fabricants professionnels recherchant une réduction drastique du poids tout en augmentant la résistance mécanique et la performance structurelle des composants critiques.
Qu'est-ce que cette technologie composite exactement
L'impression 3d fibre de carbone est un procédé de fabrication additive avancé qui intègre intelligemment des fibres de carbone dans une matrice thermoplastique ou époxyde. Contrairement aux méthodes traditionnelles où la fibre est pultrudée ou tissée dans des configurations fixes, cette technique distribue les renforts de manière directionnelle au cours de l'extrusion, optimisant ainsi la résistance selon les contraintes mécaniques prévues. Par ailleurs, ce procédé offre une liberté de conception sans équivalent, permettant des géométries complexes impossibles à réaliser par des techniques conventionnelles.
Les systèmes actuels utilisent des filaments ou résines chargés en fibre, déposés couche par couche pour construire la géométrie souhaitée. C'est une révolution véritable comparée aux composites moulés, qui imposent des outillages coûteux et des délais de développement interminables. La fabrication additive carbone réduit drastiquement le time-to-market et autorise des itérations rapides essentielles en développement produit compétitif.
- Procédé additif couche par couche : garantissant zéro déchet de matière première.
- Intégration de renforts directionnels : dans la matrice thermoplastique en temps réel d'extrusion.
- Précision géométrique millimétrée : compatible avec les spécifications aérospatiales et automobiles strictes.
- Temps de fabrication réduits : 50 % plus rapide comparé aux technologies conventionnelles.
Fibres courtes versus fibres continues : deux stratégies distinctes
La fabrication additive avec renforts carbone se décline en deux approches majeures offrant des profils de performance différents. Les fibres courtes, intégrées directement dans le filament ou la résine composite, offrent une homogénéité améliorée et une isotropie partielle permettant une meilleure absorption des contraintes multidirectionnelles. À l'inverse, les fibres continues sont déposées de manière unidirectionnelle et produisent une anisotropie marquée, idéale pour absorber les efforts concentrés dans une direction privilégiée.
Les systèmes utilisant les fibres continues permettent des gains de poids pouvant atteindre 40 % comparé aux variantes en fibre courte. Naturellement, la sélection entre ces deux approches dépend directement du cahier des charges technique : flexibilité des géométries complexes ou performance mécanique maximale absolue. Cadvision propose une gamme complète d'imprimantes supportant ces deux technologies pour adapter la solution à vos besoins spécifiques et évolutifs.
- Fibres courtes : meilleure aptitude à l'usinage ultérieur et isotropie bidirectionnelle.
- Fibres continues : résistance mécanique supérieure de 50 % et réduction de poids maximale.
- Hybridation possible : dans une même pièce pour optimiser performances et coûts manufacturiers.
- Taux de charge en fibre : généralement entre 15 % et 35 % en masse selon l'application.

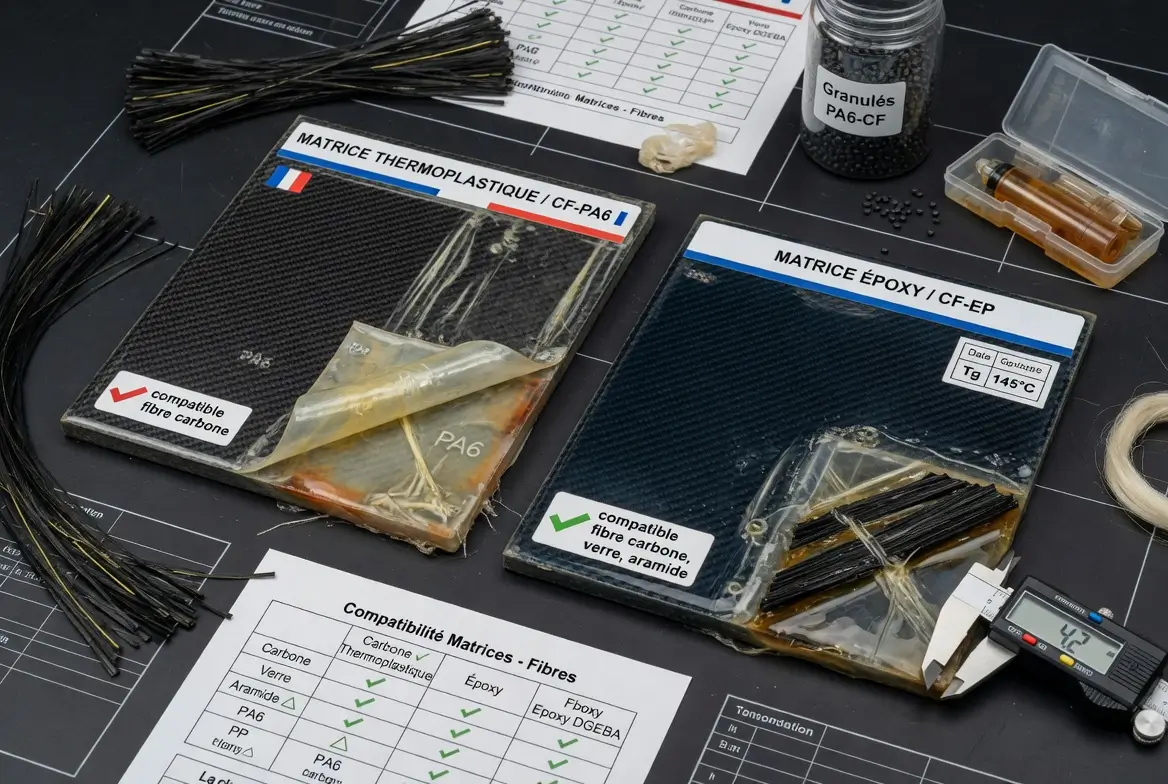

Les matrices thermoplastiques et époxy compatibles avec la fibre
L'efficacité de ce procédé de renforcement dépend fortement du choix matriciel qui détermine les propriétés finales. Les thermoplastiques comme le PA (polyamide), le PEEK ou le PPS offrent une excellente adhérence interfaciale aux fibres et supportent des températures d'utilisation élevées supérieures à 150 degrés Celsius. Ces polymères engineering présentent aussi une résistance chimique supérieure aux résines époxy standards. En outre, la nature thermoplastique autorise le post-traitement thermique pour renforcer les liaisons interfaciales et améliorer la performance mécanique.
Les résines époxy, traditionnelles en thermodurcissage, conservent aussi une place importante dans l'impression composite pour certaines applications exigeant une stabilité dimensionnelle exceptionnelle et une rigidité maximale. Leur temps de polymérisation plus long impose cependant une gestion stricte des paramètres de chauffage et de refroidissement. La sélection de la matrice influence directement la résistance en température, la ductilité, l'amortissement vibratoire et le coût final de production de la pièce.
- PA chargé en fibre de carbone : excellent rapport performance-coût, tenue thermique jusqu'à 120 °C.
- PEEK composite haute performance : tenue thermique jusqu'à 250 °C, résistance chimique optimale.
- PPS renforcé en fibre : coût intermédiaire, performance thermique jusqu'à 180 °C.
- Époxy chargée en continu : stabilité dimensionnelle supérieure, post-traitement thermique possible.
Quelles imprimantes 3d peuvent imprimer la fibre de carbone
Toutes les imprimantes n'offrent pas la capacité à imprimer en fibre de carbone. Seules les machines FDM haut de gamme, équipées d'une tête multicordon ou d'une buse composite spécialisée, permettent cette intégration complexe. Cadvision propose une gamme complète d'imprimantes 3d compatibles avec la fibre de carbone, offrant flexibilité maximale et précision industrielle. Ces systèmes intègrent des buses renforcées en acier durci pour résister à l'usure abrasive des renforts fibreux.
Les imprimantes SLA et Polyjet classiques ne conviennent pas à cette technologie car elles manquent du système d'extrusion requis pour les matériaux composites chargés. Certaines technologies propriétaires utilisent des robots articulés ou des poseurs de filament continu pour dépôt unidirectionnel précis. La sélection de l'équipement est critique : une machine inadaptée génère des défauts internes (porosité, délaminage, bulles) compromettant l'intégrité structurelle et la performance de la pièce.
- Systèmes FDM industrial : avec buse multimatière compatible composite fibre.
- Extrusion FFF améliorée : dotée de chauffage précis et de plateaux régulés thermiquement.
- Volume de build suffisant : pour les pièces de taille intermédiaire et grandes structures.
- Résolution et répétabilité : conformes aux normes aérospatiales strictes (AS9102, NADCAP).
Applications industrielles et sectorielles de cette fabrication additive
La fabrication additive carbone transforme profondément les secteurs industriels en permettant la production rapide de pièces structurelles légères et performantes. L'aéronautique constitue le secteur phare, avec la fabrication de baguettes d'intrados, de serre-joints et d'attaches pour panneaux de fuselage critiques. Chaque réduction de poids allège l'appareil, diminuant directement la consommation carburant et les émissions polluantes. Parallèlement, l'automobile explore activement cette technique pour les bras de suspension, les supports moteur et les renforts chassis améliorant la sécurité.
Au-delà des secteurs « prestigieux », l'impression composite fibre de carbone apparaît dans la robotique collaborative, les drones de livraison autonomes et les prothèses médicales innovantes. Cadvision accompagne ses clients dans la qualification de pièces critiques, offrant des solutions de gabarits et fixations imprimées pour les chaînes d'assemblage modernes. Les gains économiques résultent directement de la suppression des outillages moules coûteux, des délais réduits considérablement et de la flexibilité de conception accrue.
- Aéronautique commerciale et défense : pièces non-structurelles certifiées en accélération.
- Automobile premium et électrique : réduction de masse pour batterie et autonomie accrue.
- Sports et loisirs : cadres vélo ultra-légers, équipements de protection avancée.
- Robotique et automatisation : bras articulés et effecteurs allégés pour productivité maximale.

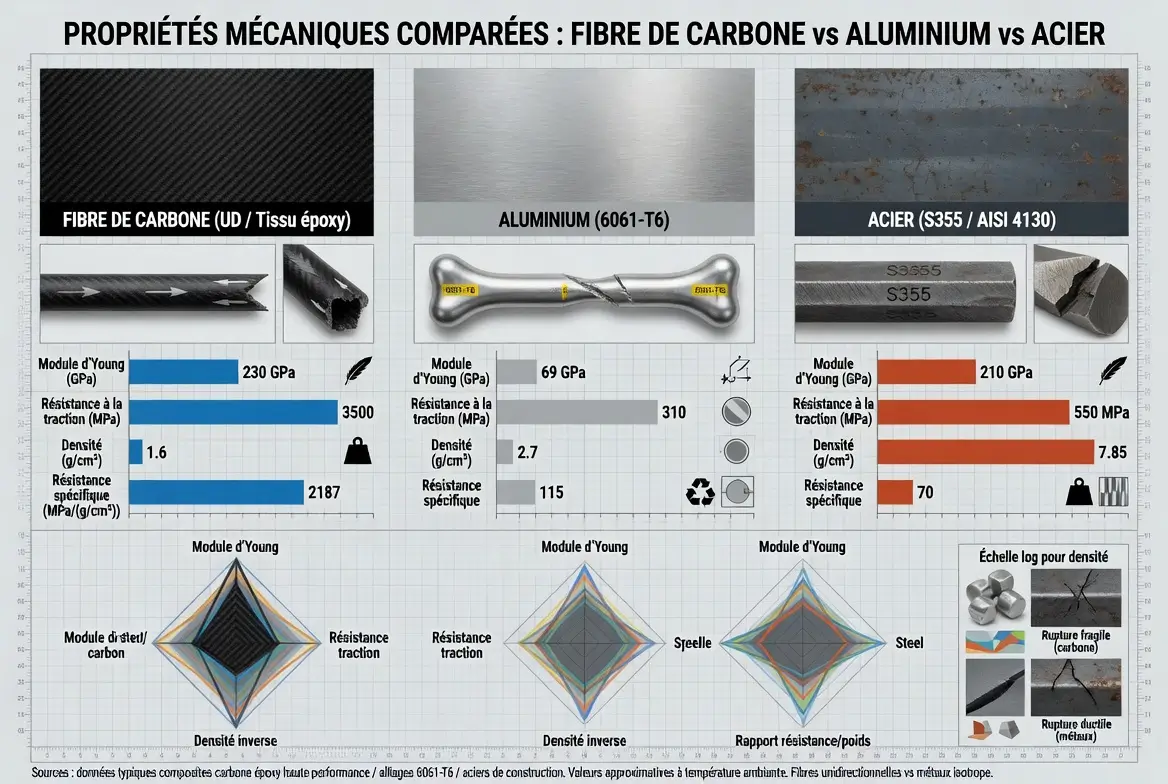

Propriétés mécaniques comparées : fibre de carbone contre aluminium contre acier
Cette technologie composite excelle manifestement dans le rapport résistance-poids, surpassant largement les matériaux traditionnels. Une pièce composite en fibre de carbone présente une résistance en traction 5 fois supérieure à l'acier tout en pesant un tiers seulement du poids équivalent. Ce ratio transformateur explique l'adoption massive en aéronautique où chaque kilogramme allégé représente des économies carburant cumulatives substantielles. Le tableau comparatif ci-dessous synthétise les propriétés essentielles des trois matériaux majeurs.
"Selon le type de matrice thermoplastique (PA, PEEK, époxy), cette technique avec matrice PEEK atteint les plus hautes températures de service."
En contrepartie du coût matière élevé, ce procédé reste environ 4 fois plus cher que l'aluminium usiné. Cette surcharge est justifiée amplement par les gains de poids massifs (40-60 % de réduction) et la réduction drastique des assemblages mécaniques complexes. Une pièce composée en fibre de carbone cumule aussi un amortissement vibratoire supérieur et une conductibilité thermique maîtrisée, atouts décisifs en environnement hostile exigeant.
- Gains de poids : 40–60 % de réduction comparé à l'aluminium massif usiné.
- Rigidité spécifique : environ 3 fois supérieure au rapport masse pour masse équivalente.
- Fatigue mécanique : excellente résistance, peu d'encoches de stress en service prolongé.
- Usinage ultérieur possible : mais avec outils spécialisés et protections respiratoires.
Conseils pratiques pour réussir vos impressions composite
Maîtriser l'impression composite exige une rigueur méthodologique stricte et une compréhension approfondie des paramètres critiques. Premièrement, optimisez l'orientation des fibres selon les directions de chargement prévues : les fibres se déposent toujours dans le plan X-Y (horizontalement), imposant une stratégie de superposition verticale pour créer de la rigidité Z. Deuxièmement, calibrez précisément le taux d'infill entre 15 % et 35 % pour éviter le surcoût inutile tout en garantissant la performance mécanique minimale requise. Troisièmement, habituez-vous à la manipulation post-impression : dépouillage des supports, meulage des excédents et éventuellement post-cuisson thermique.
L'aspect crucial concerne la qualité du filament ou de la résine composite utilisée. Stockez en milieu climatisé (18–25 °C, humidité relative 40–50 %) car l'hygrométrie entraîne une dégradation rapide des propriétés mécaniques. Un matériau chargé en fibre mal conservé présente des bulles et fissures internes réduisant drastiquement la résistance finale. Consultez la documentation technique des matériaux de votre fournisseur pour les profils temps-température et vitesses d'extrusion recommandées. Enfin, validez vos pièces par essais non-destructifs (contrôle ultrasonore, thermographie IR) avant mise en service opérationnelle.
- Orientation des fibres : alignez strictement avec les axes de contrainte majeure.
- Densité d'infill : commencez à 25 % et ajustez progressivement selon les résultats d'essai.
- Stockage des matériaux : boîtes hermétiques avec desséchants, loin des sources de chaleur.
- Nettoyage des buses : intervalle réduit, risque d'encrassement très élevé avec les composites.
- Vitesse d'impression : réduisez de 30 % comparé au PA standard, fiabilité considérablement améliorée.
"Cadvision propose une gamme complète d'imprimantes FDM dédiées au dépôt de fil composite avec tous les paramètres pré-optimisés pour fiabilité maximale."
"Recourir à un prestataire qualifié accélère votre courbe d'apprentissage et valide rapidement vos prototypes en production sérielle."
Questions fréquemment posées sur l'impression 3d fibre de carbone
Quelle est la résistance mécanique réelle d'une pièce en impression 3d fibre de carbone ?
La résistance dépend directement de l'orientation des fibres et du taux de charge en matière première. Une pièce imprimée avec fibres continues unidirectionnelles atteint 600–900 MPa en traction axiale, rivalisant avec l'acier allié léger haute performance. Cependant, la résistance transversale (perpendiculaire aux fibres) demeure modérée, autour de 40–60 MPa. D'où l'importance d'une stratégie de superposition multicouche avec alternance d'orientations pour charge bidirectionnelle. Cadvision recommande des essais sur éprouvettes avant validation définitive, notamment pour les applications soumises à certification aérospatiale stricte et processus NADCAP obligatoire.
Quel est le coût additionnel de l'impression 3d fibre de carbone comparé aux méthodes traditionnelles ?
L'impression 3d fibre de carbone affiche un surcoût matière de 60–80 % par rapport au polyamide PA vierge standard. Toutefois, cette surcharge est largement compensée par l'élimination complète des outillages de moulage (économie de 5 000–50 000 euros selon la complexité géométrique) et la réduction massive du time-to-market. Pour une production de 100–1 000 pièces annuelles, cette technique demeure compétitive face aux solutions conventionnelles. Au-delà de 1 000 pièces, le moulage par injection reprend l'avantage économique, mais nécessite des investissements initiaux colossaux et délais d'outillage de 8-16 semaines.
Peut-on imprimer l'impression 3d fibre de carbone avec une imprimante FDM classique standard ?
Non, une imprimante FDM grand public ne peut pas traiter les filaments chargés en fibre de carbone de manière fiable. Les renforts abrasifs usent rapidement la buse laiton classique et perturbent l'extrusion uniforme du matériau composite. Seules les imprimantes industrielles dotées de buses en acier durci, de systèmes de refroidissement avancés et d'une électronique calibrée précisément conviennent à cette application en production. Cadvision offre des solutions clé en main testées et validées pour cet usage exigeant et critique en performance.
Existe-t-il des certifications ou normes industrielles pour l'impression 3d fibre de carbone ?
Oui, les secteurs aéronautique et automobile exigent une qualification stricte et documentée. Les normes aérospatiales (AS9102, NADCAP) encadrent rigoureusement les processus additifs ; les constructeurs automobiles appliquent VDA 630 et ISO 26909 pour la validation des pièces. Ce procédé progresse vers une acceptation plus large institutionnelle, mais chaque application haute critique exigeante demande un dossier d'homologation technique dédié. Cadvision assiste ses clients dans la documentation technique complète et les essais de conformité requis pour certification définitive.
Quels délais faut-il anticiper pour passer de la conception à la pièce finie en impression 3d fibre de carbone ?
De la modélisation CAO aux essais de validation, comptez 2–4 semaines pour une géométrie standard bien définie. L'impression elle-même dure quelques heures à quelques jours selon le volume et la complexité. Le post-traitement (dépouillage, meulage, finition de surface) ajoute 3–7 jours supplémentaires. En revanche, l'outil moulage classique réclame 8–16 semaines complètes rien que pour la fabrication des empreintes. Cette technologie compresse donc le développement de 50 % minimum, avantage majeur en environnement concurrentiel rapide exigeant.
L'impression 3d fibre de carbone crée-t-elle des déchets ou présente-t-elle des enjeux environnementaux majeurs ?
L'impression additive produit très peu de déchet matière (inférieur à 5 % de la masse finale), contrairement au fraisage soustractif qui enlève 60–80 % du bloc initial. La fibre de carbone elle-même est stable chimiquement et recyclable en théorie, bien que les filins composites mélangent fibre et matrice polymère, compliquant le tri sélectif. Cadvision encourage activement le recours à des résines bio-sourcées et à des programmes de reprise pour valorisation ultérieure responsable. L'empreinte carbone globale reste favorable considérablement comparée aux processus conventionnels multipasse exigeant dépôts répétés.
Conclusion et prochaines étapes pour votre projet
L'impression 3d fibre de carbone transforme radicalement le paysage manufacturier en offrant une combinaison inégalée de légèreté, rigidité et rapidité de développement. Cette technologie révolutionnaire dépasse largement les capacités des méthodes conventionnelles pour les applications exigeantes en aéronautique, automobile et robotique. En éliminant les outillages coûteux et en comprimant les délais de 50 %, elle devient un vecteur stratégique de compétitivité durable. Que vous développiez un prototype ambitieux ou une production de série modérée, cette technique mérite sérieusement d'être évaluée pour votre cahier des charges technique.
Cadvision reste votre partenaire de confiance pour explorer et valider cette technologie stratégique. Nos équipes expertes offrent un diagnostic technique gratuit pour déterminer si cette solution répond à vos enjeux spécifiques. Explorez notre catalogue complet d'imprimantes, consultez nos ressources matériaux détaillées, ou découvrez nos études de cas industrielles pour la production. Pour une assistance personnalisée, rendez-vous sur Cadvision.fr ou contactez directement notre équipe d'ingénierie pour un audit technique approfondi et sans engagement.
