La rétro-ingénierie consiste à reconstruire le modèle numérique d'une pièce à partir de l'objet physique existant. Le scanner 3D en est le point de départ : il capture la forme réelle, qu'un logiciel transforme ensuite en maillage puis en modèle CAO modifiable. Cette démarche sert à reproduire une pièce sans plan, à l'adapter ou à la moderniser. Comprendre le parcours qui mène du nuage de points au modèle exploitable, et connaître ses usages comme ses limites, permet d'en tirer le meilleur. Ce guide complet détaille la rétro-ingénierie de bout en bout, du scan jusqu'à la conception et la fabrication.
Qu'est-ce que la rétro-ingénierie ?
La rétro-ingénierie désigne le processus qui part d'un objet physique pour aboutir à son modèle numérique exploitable. Elle s'appuie sur la numérisation 3D pour capturer la géométrie, puis sur un traitement logiciel pour reconstruire une surface ou un volume CAO. Le terme recouvre une idée simple : remonter de l'objet vers sa définition, à l'inverse du flux de conception habituel qui va de la définition vers l'objet.
Concrètement, une pièce dont le plan a disparu, une forme issue d'un travail manuel ou une pièce à adapter peut ainsi retrouver une définition numérique. La rétro-ingénierie comble l'absence de fichier d'origine et ouvre la voie à la modification, à la reproduction ou à l'archivage. Elle est particulièrement utile pour les pièces anciennes, les outillages sans documentation et les formes complexes conçues sans CAO.
- Reproduction : recréer une pièce sans plan d'origine disponible
- Adaptation : modifier une pièce existante pour un nouvel usage
- Numérisation de formes libres : capter un modèle façonné à la main
- Archivage : conserver une définition numérique d'un patrimoine de pièces
La rétro-ingénierie n'est donc pas une simple copie : c'est une reconstruction qui redonne à la pièce une existence numérique, avec tout ce que cela permet ensuite en conception et en fabrication.
Comment passer du nuage de points au modèle CAO ?
Le parcours de rétro-ingénierie suit quatre étapes principales, qui s'enchaînent du physique vers le numérique. Chacune conditionne la qualité du résultat final, et négliger l'une d'elles compromet l'ensemble.
La première étape est la numérisation, avec un scanner adapté à la taille et au niveau de détail de la pièce. L'Artec Space Spider convient aux petites pièces précises, l'Artec Eva aux volumes moyens. La deuxième étape est le traitement du nuage de points en maillage, qui nettoie les données et comble les zones manquantes. La troisième est la reconstruction de surfaces ou de volumes à partir du maillage. La quatrième est l'export vers un logiciel de conception comme SOLIDWORKS, où la géométrie redevient modifiable et, selon la méthode, paramétrable.
- Numérisation : capture du nuage de points par scanner 3D adapté
- Maillage : reconstruction d'une surface continue à partir des points
- Surfaces et volumes : transformation en géométrie CAO exploitable
- Modèle paramétrable : reprise et modification dans le logiciel de conception
Entre le maillage brut et le modèle CAO, deux approches coexistent. La première conserve le maillage comme référence et reconstruit des surfaces qui l'épousent fidèlement, utile pour les formes organiques. La seconde recrée un modèle paramétrique complet, avec des entités géométriques propres, utile quand la pièce doit être largement modifiée. Le choix dépend de l'usage visé.
Quels scanners pour la rétro-ingénierie ?
Le choix du scanner pour la rétro-ingénierie dépend de la taille de la pièce et du niveau de détail à capturer. C'est l'adéquation entre la résolution de l'appareil et la finesse des détails qui détermine la fidélité du modèle reconstruit.
Les petites pièces à géométrie fine, avec des arêtes vives et des petits reliefs, demandent un scanner haute résolution comme l'Artec Space Spider. Les volumes moyens, comme des carters ou des pièces de carrosserie, se numérisent bien avec un scanner portable polyvalent comme l'Artec Eva. Pour les grandes pièces et les ensembles volumineux, un scanner à plus grande portée devient pertinent. L'important est d'adapter la résolution aux détails à reconstruire : une numérisation trop grossière ne permet pas de retrouver fidèlement les arêtes et les petits reliefs nécessaires à la conception.
- Petites pièces précises : scanner haute résolution pour les détails fins
- Volumes moyens : scanner portable polyvalent et mobile
- Grandes pièces : scanner à plus grande portée ou capture à distance
- Logiciel de traitement : choisi selon l'objectif de reconstruction visé
Pour comprendre l'ensemble des technologies disponibles et leurs terrains d'usage, notre guide du scanner 3D industriel détaille les différences entre laser et lumière structurée, portable et fixe. La gamme complète figure dans le catalogue de scanners 3D.
Quels sont les usages industriels de la rétro-ingénierie ?
La rétro-ingénierie répond à des besoins très concrets, dans de nombreux secteurs. Elle permet de reproduire une pièce de rechange dont le fournisseur a disparu ou dont les plans sont introuvables, situation fréquente sur les équipements anciens. Elle sert aussi à numériser un prototype façonné à la main pour le fiabiliser et le rendre reproductible, ou à partir d'une forme existante pour concevoir une variante améliorée.
Elle facilite également le passage d'une pièce à la fabrication additive, en fournissant le modèle 3D nécessaire à l'impression. Dans l'outillage, elle permet de numériser un moule ou un gabarit pour le dupliquer ou le corriger. Dans la maintenance, elle aide à recréer des pièces critiques pour prolonger la vie d'un équipement. Le scanner choisi et le logiciel de traitement déterminent la fidélité du résultat dans chacun de ces cas.
- Pièces de rechange : reproduire un composant sans plan ni fournisseur
- Prototype à fiabiliser : numériser une forme manuelle pour la reproduire
- Conception de variante : repartir d'une pièce existante pour l'améliorer
- Outillage : dupliquer ou corriger moules et gabarits
- Maintenance : recréer des pièces critiques d'équipements anciens
Ces usages partagent une logique commune : redonner une existence numérique à une pièce pour pouvoir la reproduire, la modifier ou la fabriquer autrement.
Quelles limites et précautions pour la rétro-ingénierie ?
La rétro-ingénierie est puissante, mais elle a ses limites et appelle quelques précautions. Sur le plan technique, la fidélité du modèle dépend de la qualité du scan : une surface mal capturée, des zones manquantes ou un appareil sous-dimensionné produisent un modèle approximatif. Les surfaces brillantes ou transparentes compliquent la capture et demandent une préparation. La reconstruction d'un modèle paramétrique propre, distinct d'un simple maillage, demande du savoir-faire et du temps.
Sur le plan des usages, reproduire une pièce existante peut soulever des questions de propriété intellectuelle si la pièce d'origine est protégée. La rétro-ingénierie de ses propres pièces, de pièces libres de droits ou de pièces de maintenance ne pose généralement pas de difficulté, mais il convient de vérifier le cadre applicable avant de reproduire une pièce conçue par un tiers. Cette vigilance fait partie d'une démarche professionnelle.
- Qualité du scan : la fidélité dépend de la capture et de la préparation
- Surfaces difficiles : brillance et transparence à traiter en amont
- Temps de reconstruction : un modèle paramétrique demande du savoir-faire
- Propriété intellectuelle : vérifier le cadre avant de reproduire une pièce tierce
Anticiper ces points évite les déceptions et garantit que le modèle obtenu est réellement exploitable pour l'usage prévu.
Comment la rétro-ingénierie alimente-t-elle l'impression 3D ?

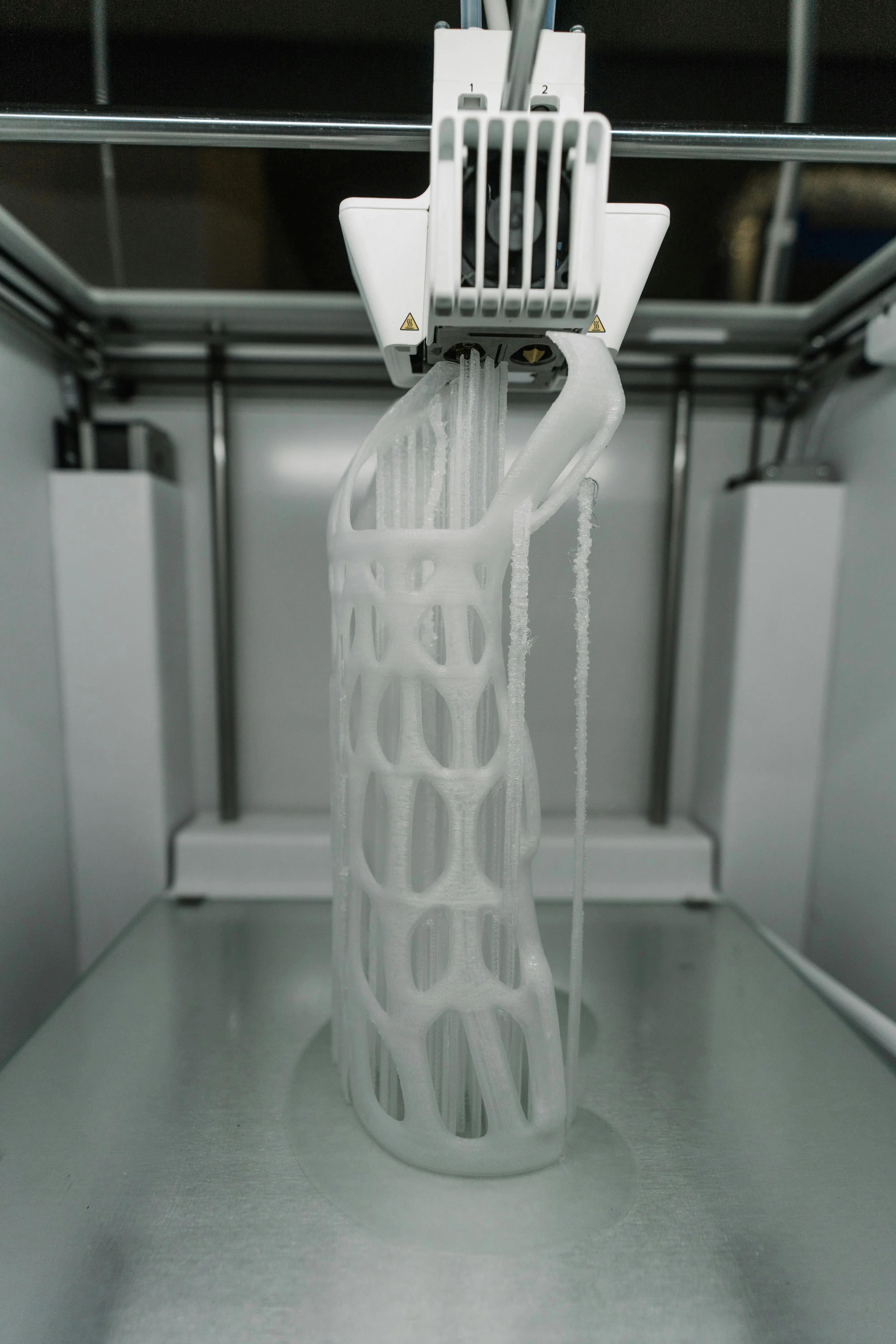

La rétro-ingénierie et la fabrication additive forment un duo naturel. La numérisation fournit le modèle 3D d'une pièce dont on ne possède pas le fichier d'origine, et l'impression 3D permet ensuite de la reproduire, parfois dans un matériau différent ou avec des améliorations. C'est une voie efficace pour produire des pièces de rechange à la demande ou fiabiliser un prototype.
Après la numérisation et le traitement, le modèle est exporté vers un logiciel de préparation qui le découpe en couches, puis imprimé. La qualité du scan et de la reconstruction conditionne directement la fidélité de la pièce imprimée : un modèle propre donne une impression fidèle, un modèle approximatif reproduit ses défauts. Cette chaîne, du scan à l'impression, illustre comment le scanner 3D s'intègre dans un flux numérique complet, de la pièce physique à sa nouvelle version fabriquée.
Foire aux questions sur la rétro-ingénierie
Quelles étapes pour passer d'une pièce à un modèle CAO ?
Le parcours comprend quatre étapes : numériser la pièce avec un scanner 3D, traiter le nuage de points en maillage, reconstruire des surfaces ou volumes exploitables, puis exporter le résultat vers un logiciel de conception. Le modèle devient alors modifiable. La qualité finale dépend de la précision du scan et du soin apporté à la reconstruction des surfaces.
Quel scanner pour la rétro-ingénierie ?
Le choix dépend de la taille de la pièce et du niveau de détail. Les petites pièces à géométrie fine demandent un scanner haute résolution, les volumes moyens un scanner portable polyvalent. L'important est d'adapter la résolution du scanner aux détails à capturer : une numérisation trop grossière ne permet pas de reconstruire fidèlement les arêtes et les petits reliefs nécessaires à la conception.
La rétro-ingénierie permet-elle de modifier la pièce ?
Oui, c'est l'un de ses intérêts majeurs. Une fois la géométrie reconstruite dans un logiciel de conception, la pièce redevient modifiable : on peut l'adapter, corriger ses défauts ou en concevoir une variante. Le degré de paramétrage dépend de la méthode de reconstruction, certaines approches recréant un modèle entièrement paramétrique, d'autres une surface fidèle à la numérisation.
La rétro-ingénierie aide-t-elle à imprimer une pièce en 3D ?
Oui. La numérisation fournit le modèle 3D nécessaire à l'impression d'une pièce dont on ne possède pas le fichier d'origine. Après traitement, le modèle est exporté vers un logiciel de préparation puis imprimé. Cette démarche est utile pour reproduire une pièce de rechange ou fiabiliser un prototype façonné manuellement.
La rétro-ingénierie est-elle légale ?
Reproduire ses propres pièces, des pièces libres de droits ou des pièces de maintenance ne pose généralement pas de difficulté. En revanche, reproduire une pièce conçue par un tiers et protégée peut soulever des questions de propriété intellectuelle. Il convient de vérifier le cadre applicable avant de reproduire une pièce dont on n'est pas à l'origine, surtout dans un cadre commercial.
Combien de temps prend une rétro-ingénierie complète ?
La durée dépend de la complexité de la pièce et du niveau de reconstruction visé. Numériser une pièce simple est rapide, mais reconstruire un modèle paramétrique complet et fidèle demande plus de temps que de conserver un simple maillage. Le délai global combine donc la capture, le traitement et la reconstruction, cette dernière étant souvent l'étape la plus longue.
