Un scanner 3D industriel est un appareil qui capture la géométrie réelle d'un objet et la convertit en modèle numérique exploitable. Il répond à trois besoins majeurs de l'industrie : reproduire une pièce existante, contrôler sa conformité et numériser des formes complexes que la mesure manuelle ne peut pas saisir. Derrière une apparente simplicité d'usage se cachent plusieurs technologies, des niveaux de précision variés et des logiques de choix qui dépendent étroitement de votre application. Ce guide complet explique comment fonctionne un scanner 3D industriel, les technologies disponibles, les usages concrets et les critères pour choisir un appareil réellement adapté à vos pièces.
Qu'est-ce qu'un scanner 3D industriel ?
Un scanner 3D industriel désigne un instrument de numérisation qui relève des milliers, voire des millions de points à la surface d'un objet pour en reconstruire la forme en trois dimensions. Le résultat est d'abord un nuage de points, ensuite transformé en maillage, puis exploité en conception, en contrôle ou en rétro-ingénierie. Contrairement à une mesure ponctuelle au pied à coulisse, le scan capture la totalité de la surface, ce qui révèle les détails et les écarts qu'un instrument classique ne détecte pas.
Cette capacité à saisir une forme complète change la manière de travailler. Là où la mesure traditionnelle relève quelques cotes isolées, le scanner produit une représentation fidèle de l'objet entier, y compris ses surfaces libres et ses zones difficiles d'accès. Il s'utilise aussi bien en bureau d'études pour repartir d'une pièce existante, qu'en atelier pour numériser un outillage, ou en contrôle qualité pour comparer une production à sa définition de référence.
- Nuage de points : relevé dense de la surface réelle de l'objet
- Maillage : reconstruction exploitable du modèle numérique
- Comparaison : écart mesuré entre la pièce et son modèle de référence
- Numérisation : capture de formes libres difficiles à mesurer autrement
Le scanner 3D industriel se distingue des appareils grand public par sa précision, sa répétabilité et sa capacité à produire des données exploitables dans un flux professionnel. C'est cette fiabilité, plus que la simple capture d'une forme, qui en fait un outil industriel.
Comment fonctionne un scanner 3D ?

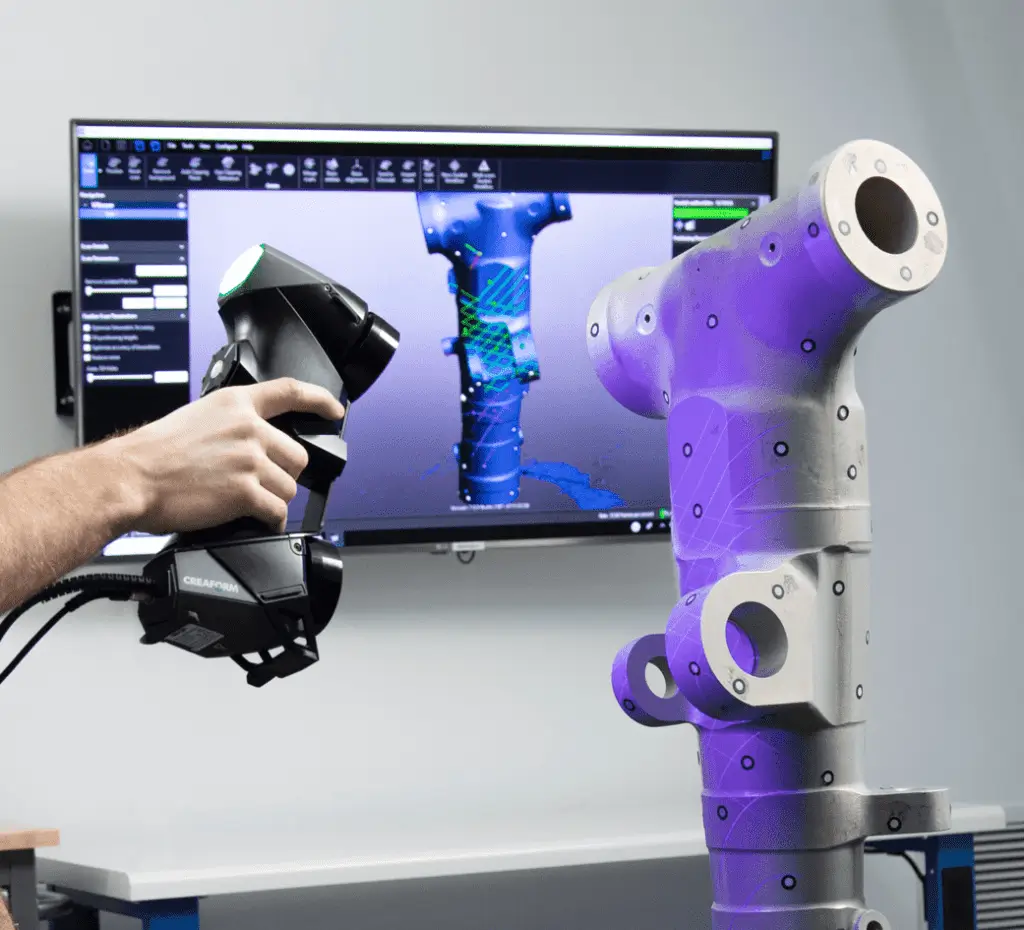

Le principe général d'un scanner 3D repose sur la projection d'un signal, lumineux ou laser, sur la surface de l'objet, et sur l'analyse de la façon dont ce signal se déforme. À partir de cette déformation, l'appareil calcule la position de chaque point dans l'espace. En déplaçant le scanner autour de l'objet, ou l'objet devant le scanner, on couvre l'ensemble de la surface.
Le logiciel associé assemble ensuite les différentes prises de vue en un modèle continu, comble les éventuelles zones manquantes et nettoie le bruit de mesure. Cette étape de traitement est aussi importante que la capture elle-même : un bon scan mal traité donne un modèle inutilisable, tandis qu'une capture soignée suivie d'un traitement rigoureux produit un modèle fidèle et exploitable. La qualité finale dépend donc du couple matériel et logiciel, pas du seul appareil.
- Projection : émission d'un motif lumineux ou d'un faisceau laser sur la surface
- Acquisition : analyse de la déformation du signal par capteur ou caméra
- Assemblage : recalage des prises de vue en un modèle continu
- Traitement : nettoyage, comblement et conversion en maillage exploitable
Comprendre ce fonctionnement aide à anticiper les difficultés : les surfaces brillantes, transparentes ou très sombres perturbent la captation du signal et demandent parfois une préparation, ce sur quoi nous revenons plus loin.
Quelles sont les technologies de scan 3D ?
Les scanners 3D industriels reposent principalement sur la lumière structurée ou le laser, en version portable ou fixe. Chaque technologie a son terrain de prédilection, et le bon choix dépend de la taille des pièces, du niveau de détail recherché et de l'environnement de travail.
Les scanners portables à lumière structurée offrent une grande souplesse pour numériser des pièces sur site. L'Artec Eva convient aux objets de taille moyenne, tandis que l'Artec Space Spider cible les petites pièces à forte exigence de détail, comme les aubes, les connecteurs ou les pièces mécaniques fines. Pour les grands volumes et la capture à distance, l'Artec Leo intègre le traitement directement dans l'appareil et numérise sans fil, avec un rendu en direct. Pour les très grandes scènes et les environnements industriels, l'Artec Ray capture à longue portée.
- Lumière structurée portable : polyvalence et mobilité pour numériser sur site
- Haute résolution : capture des petits détails, des arêtes fines et des reliefs
- Scan à distance : objets volumineux, scènes complètes et zones difficiles d'accès
- Scanners fixes : numérisation répétitive en poste de contrôle dédié
Aucune technologie n'est universellement supérieure. Un atelier qui numérise des pièces très variées peut avoir besoin de plusieurs appareils complémentaires, là où une activité ciblée se contente d'un scanner bien choisi pour son usage précis.
À quoi sert un scanner 3D dans l'industrie ?
Le scanner 3D industriel répond à trois grandes familles d'usages, qui couvrent une bonne partie des besoins d'un bureau d'études et d'un atelier. Le premier est la rétro-ingénierie : reconstruire un modèle CAO à partir d'une pièce existante dont on ne possède pas les plans. Le deuxième est le contrôle qualité : comparer une pièce fabriquée à son modèle de référence pour vérifier sa conformité. Le troisième est la numérisation de formes complexes, impossibles à mesurer manuellement, comme des surfaces libres ou des objets organiques.
À ces usages s'ajoutent des applications plus spécifiques, comme la numérisation du corps humain pour l'orthopédie et l'appareillage sur mesure, ou l'archivage numérique de pièces de patrimoine. Dans tous les cas, le scanner sert de point d'entrée vers une chaîne numérique : une fois la forme capturée, elle alimente la conception, la fabrication ou le contrôle.
- Rétro-ingénierie : recréer un modèle CAO à partir d'une pièce physique
- Contrôle qualité : vérifier la conformité face au modèle de référence
- Numérisation complexe : capter des formes libres et organiques
- Sur mesure : appareillage et produits ajustés à une morphologie réelle
Pour approfondir ces usages, consultez nos articles dédiés à la rétro-ingénierie et au contrôle qualité dimensionnel. CADvision est par ailleurs revendeur officiel des solutions Artec 3D.
Comment choisir son scanner 3D industriel ?
Le bon scanner 3D industriel se choisit selon quatre critères principaux : la taille des objets, la précision requise, la nature des surfaces et l'usage final. Ces critères se combinent, et c'est leur équilibre qui détermine l'appareil pertinent.
La taille des objets oriente d'abord le choix : une petite pièce mécanique exige une haute résolution, un grand assemblage demande une plus grande portée. La précision requise dépend de l'usage : un contrôle qualité serré impose une précision verifiable et compatible avec la tolérance des pièces, alors qu'une numérisation pour communication ou pour reproduction approximative est moins exigeante. La nature de la surface compte également : les surfaces brillantes, transparentes ou très sombres peuvent nécessiter une préparation. Enfin, l'usage final, rétro-ingénierie, contrôle ou numérisation corporelle, oriente le choix du logiciel de traitement associé, qui fait partie intégrante de la solution.
- Taille des objets : du petit composant au grand assemblage ou à la scène complète
- Précision requise : à mettre en regard de la tolérance des pièces à contrôler
- Nature des surfaces : matité, brillance, transparence et couleur
- Usage final : rétro-ingénierie, contrôle ou numérisation, et logiciel adapté
- Environnement : atelier, site client, poste fixe ou usage mobile
L'ensemble de notre gamme figure dans le catalogue de scanners 3D. Le bon réflexe est de partir de vos pièces et de votre usage réels, plutôt que de la fiche technique la plus impressionnante : un scanner surdimensionné pour votre besoin coûte cher sans apporter de valeur, un scanner sous-dimensionné ne produit pas les données attendues.
Comment préparer une pièce et réussir une numérisation ?
La qualité d'un scan dépend autant de la préparation que de l'appareil. Quelques bonnes pratiques augmentent nettement la fidélité du modèle obtenu et réduisent le temps de traitement.
La préparation de la surface vient en premier. Les surfaces mates et opaques se numérisent directement, alors que les surfaces brillantes, transparentes ou très sombres peuvent renvoyer ou absorber la lumière et nécessiter l'application d'un spray matifiant temporaire. Le positionnement de l'objet et l'éclairage jouent aussi : un objet stable, bien éclairé et accessible sous tous ses angles se numérise plus facilement. Enfin, la couverture complète de la surface, en multipliant les angles de prise de vue, limite les zones manquantes à reconstruire ensuite.
- Préparation de surface : matifier les surfaces brillantes ou transparentes si besoin
- Positionnement : objet stable et accessible sous tous les angles
- Couverture : multiplier les prises de vue pour éviter les zones manquantes
- Traitement : nettoyer et assembler le nuage avec soin pour un modèle fidèle
Ces gestes simples font la différence entre un scan exploitable du premier coup et une numérisation à reprendre. Sur les pièces difficiles, l'accompagnement d'un spécialiste permet de gagner du temps et de fiabiliser le résultat dès la première session.
Foire aux questions sur le scanner 3D industriel
À quoi sert un scanner 3D dans l'industrie ?
Un scanner 3D industriel sert à numériser une pièce réelle pour trois usages principaux : la rétro-ingénierie, qui reconstruit un modèle CAO à partir d'un objet existant, le contrôle qualité, qui compare une pièce à son modèle de référence, et la numérisation de formes complexes impossibles à mesurer manuellement. Il complète les instruments de mesure classiques en capturant la totalité de la surface plutôt que des points isolés.
Quelle est la différence entre un scanner laser et à lumière structurée ?
Un scanner laser projette une ligne ou un point laser et mesure sa déformation sur la surface, tandis qu'un scanner à lumière structurée projette un motif lumineux et analyse sa déformation par caméra. La lumière structurée capture rapidement de larges zones, le laser gère bien certaines surfaces et de plus grandes distances. Le choix dépend de la taille des pièces, du niveau de détail et de l'environnement de mesure.
Un scanner 3D est-il précis pour le contrôle qualité ?
Oui, à condition de choisir un appareil dont la précision correspond à la tolérance recherchée. Les scanners industriels haute résolution conviennent au contrôle dimensionnel et à la comparaison avec un modèle CAO. La précision réelle dépend de l'appareil, de la calibration et des conditions de mesure. Pour un contrôle exigeant, il faut vérifier que la résolution du scanner est compatible avec la tolérance de la pièce.
Faut-il préparer la pièce avant de la scanner ?
Cela dépend de la surface. Les surfaces mates et opaques se numérisent directement. Les surfaces brillantes, transparentes ou très sombres peuvent renvoyer ou absorber la lumière et nécessiter une préparation, comme l'application d'un spray matifiant temporaire. Une préparation adaptée améliore la qualité du nuage de points et réduit les zones manquantes à reconstruire.
Quelle différence entre un scanner portable et un scanner fixe ?
Un scanner portable se déplace autour de l'objet et convient à la numérisation sur site, aux pièces volumineuses ou aux objets difficiles à déplacer. Un scanner fixe numérise des objets placés devant lui, ce qui convient au contrôle répétitif en poste dédié. Le portable privilégie la souplesse, le fixe la régularité d'une numérisation répétée dans les mêmes conditions.
Combien de temps prend une numérisation 3D ?
La durée dépend de la taille de la pièce, du niveau de détail recherché et de la technologie utilisée. Une petite pièce simple se numérise en quelques minutes, un grand assemblage ou une scène complète demande davantage de temps de capture et de traitement. Les scanners rapides et le traitement embarqué réduisent ce délai, mais la phase de nettoyage et d'assemblage du modèle reste à prévoir.
