Artec Micro capture un crâne d'écureuil en 3D couleurs avec une précision submillimétrique en quelques minutes

Artec Micro capture un crâne d'écureuil en 3D couleurs avec une précision submillimétrique en quelques minutes

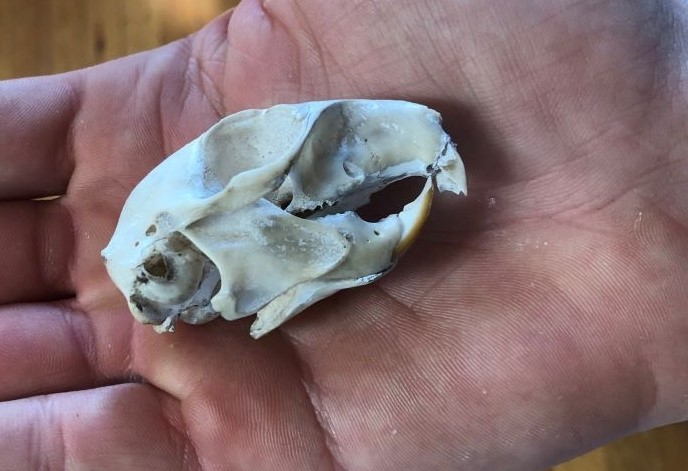

Lors d'une promenade dans la forêt près de sa maison à Amherst, en Virginie, un ambassadeur Artec, Paul Motley de GoMeasure3D, a découvert un crâne d'écureuil gris sur le sol. En le soulevant et en examinant ses structures organiques complexes de 2,165 pouces (55 mm), il a réalisé que c'était une occasion parfaite pour tester les capacités d'Artec Micro, un scanner 3D de bureau conçu pour les petits objets, en particulier ceux avec des géométries complexes. Le crâne d'écureuil répondait parfaitement à ce critère. Avec ses courbes prononcées, ses fines arêtes et ses sutures ressemblant à des cheveux, le crâne est à la fois beau et complexe.

Selon Paul Motley : « La raison pour laquelle j'ai décidé de scanner ce crâne était parce que, plus j'y pensais, plus je me rendais compte que ses géométries étaient très similaires à celles de nombreux objets qui doivent être scannés dans les applications industrielles d'aujourd'hui. » A lui de poursuivre : « Par exemple, dans l'industrie du coulage, où non seulement les moules eux-mêmes sont scannés, en particulier dans le cas des moules et matrices rétro-conçus qui ne sont plus en production, mais aussi pour l'inspection de la qualité des moules et produits finis pour la fabrication desquels ils sont conçus. Beaucoup de ces objets ont des arêtes minces, des trous et des angles placés avec précision, ainsi que des formes et des surfaces organiques ou irrégulières. D'un point de vue métrologique, si votre scan 3D manquerait même d’un tout petit peu de précision, vous feriez mieux de le jeter simplement et de recommencer à zéro. »

Motley souligne le cas des fabricants de pièces automobiles dont les étagères sont remplies de petites pièces n’étant plus produites et qui doivent être rétro-conçues. « Dans le passé, lorsque nous capturions numériquement ce genre d’objets, nous utilisions plusieurs scanners, dont la série de scanners 3D HDI, qui scannaient l'objet dans 4 orientations ou plus en plaçant l'objet sur une plaque tournante. Nous obtenons une couverture de 95% ou plus pour chaque objet. Mais pour obtenir de tels résultats, nous avions besoin d'au moins 30 minutes d’instructions par objet juste pour les configurations, sans compter le temps nécessaire pour le post-traitement après le scan. »

Il a poursuivi: « Avec Micro, vous réduisez considérablement votre workflow, à la fois en termes de nombre d'étapes nécessaires pour capturer votre objet dans toute sa complexité et de durée. C’est formidable, surtout lorsque vous avez une ligne d’objets en attente de numérisation et une échéance qui approche. Sans oublier le fait que je peux apprendre à quelqu'un à utiliser Micro en quelques minutes, après quoi il peut obtenir des résultats professionnels dès ses tout premiers scans. Pour moi, c'est un argument de vente important : comment le scanner peut capturer une quantité incroyable de détails en couleur 3D sans nécessiter plus d’instructions que l’utilisation d’un micro-ondes en cuisine. »

À l'aide de projecteurs LED bleus synchronisés avec un système de rotation à deux axes, Artec Micro crée des copies numériques parfaites de petits objets en quelques minutes seulement. Ce scanner professionnel fournit des numérisations 3D couleur haute résolution avec une précision allant jusqu'à 10 microns (0,4 mille).

Un choix incontournable pour la rétro-conception de petits objets, le contrôle qualité, l'inspection, la dentisterie et plus encore. Micro élargit les horizons pour les débutants ainsi que pour les techniciens de scan chevronnés, en apportant des résultats de scan automatisés et de niveau métrologique directement sur votre bureau.

« Même si nous avons choisi de scanner un crâne pour ce test, nous aurions pu scanner pratiquement n'importe quel petit objet et obtenir les mêmes résultats, qu’il s’agisse de pièces aérospatiales, de matrices et de moules, de bijoux, d’objets archéologiques, de minuscules engrenages, de composants – tout ce que vous voulez. Et avec le niveau de résolution que Micro vous offre, vous êtes assuré de voir tous les défauts ou irrégularités présents sur l'objet d'origine. D’un point de vue métrologique, Micro vous donne des mesures précises qui répondront même aux spécifications les plus strictes », a déclaré Motley.

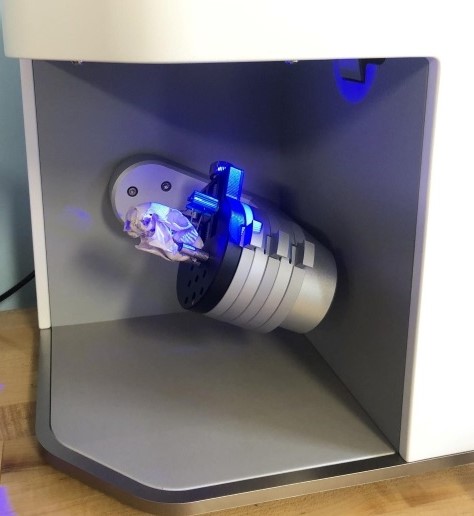

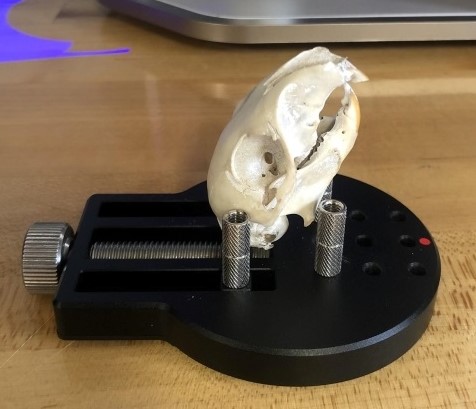

Après avoir installé le crâne sur le plateau de scan, un clic de souris a suffi à allumer les caméras avancées bicolores et les lumières LED bleues de Micro. Avec une vitesse d'acquisition de données de 1 million de points / seconde, les caméras ne restent pas longtemps dans une même position. Le crâne a été scanné dans deux positions pour assurer une couverture complète de toutes les surfaces. Chaque scan prend 4 minutes et 15 secondes.

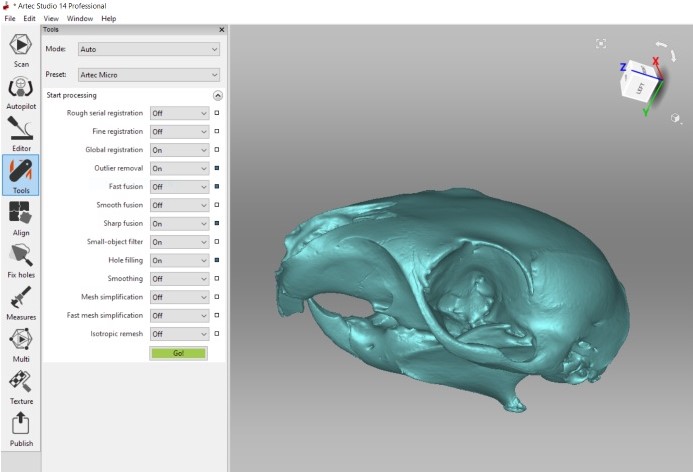

Le post-traitement des scans dans le logiciel de workflow Artec Studio 3D se déroule comme suit : quelques secondes pour faire pivoter et aligner les deux scans. Ensuite, les paramètres Macro par défaut ont été utilisés avec les étapes suivantes : enregistrement global, suppression des valeurs aberrantes, fusion fine, filtre pour petits objets et plusieurs outils de remplissage de trous. Durée totale du post-traitement : 12 minutes.

« Micro a produit des résultats bien supérieurs à mes attentes. Ce genre de détails et de précision obtenu avec aussi peu d’instructions n'est pas quelque chose que nous avons l'habitude de voir. La plupart des scanners ont besoin de plusieurs essais et différents réglages pour chaque pièce spécifique. Le système de mouvement à 2 axes de Micro et la précision globale du système changent complètement la donne », a déclaré Motley.

Pour l'instant, le crâne et son double numérique sont utilisés à des fins de démonstration, bien que les résultats aient inspiré Motley à réfléchir à la numérisation d'un squelette entier : « Les capacités morphométriques de Micro sont fantastiques et nous attendons avec impatience d'autres projets dans cette direction, que ce soit des applications de paléontologie telles que la numérisation des archives de musées d'histoire naturelle, ou autres. »

En ce qui concerne le potentiel ultime de Micro en tant que scanner de bureau de qualité métrologique, Motley a beaucoup à dire : « Micro est parfaitement adapté aux workflows de métrologie / contrôle qualité actuels. C'est un système qui peut être réglé bien au-delà de ce que nous avons fait ici. Ceci vous permet d'effectuer des scans spécifiques de zones précises sur les pièces avec des instructions très simples. Répondant aux besoins en haute résolution et en précision positionnelle dans l'échelle des pièces, Micro est une option viable pour les inspections ponctuelles ainsi que pour les applications où des multiples d'une même pièce sont scannés quotidiennement ou même toutes les heures. »
