Artec Eva élimine les erreurs de précision dans une entreprise de fabrication finlandaise

Artec Eva élimine les erreurs de précision dans une entreprise de fabrication finlandaise


Lorsque la société de fabrication de pièces détachées pour l’industrie minière et la construction, Element, a été fondée en 2017, il était clair que l'efficacité et la précision sont la pierre angulaire de son activité. L’entreprise, d’envergure internationale, a été lancée par des experts miniers en provenance de la Russie et de la Finlande. Aujourd'hui, l'équipe s'est agrandie et compte 120 employés. Leurs ventes et partenariats s'étendent de la Russie à la Chine, de la Finlande au Kazakhstan, et de l'Europe de l'Est à la Scandinavie.

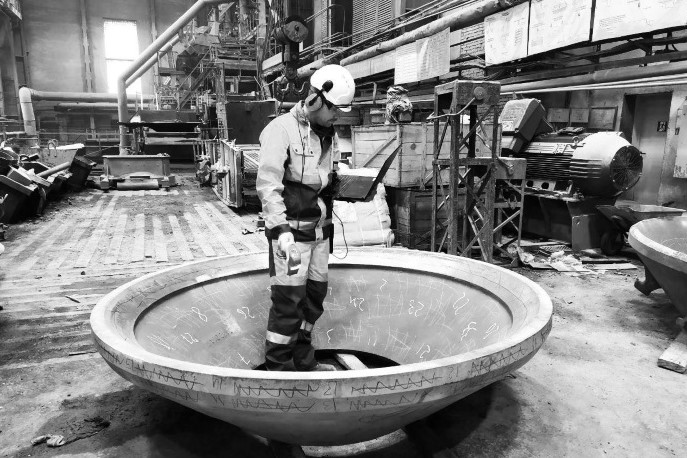

Artec Eva est utilisé pour assurer la précision des mesures prises sur les manteaux des concasseurs à cône, un type de machine clé utilisé dans l'exploitation minière et le traitement du minerai.

Mais à travers les changements, les développements et les expansions qui se sont opéré au fil des années, une chose est restée la même : Element a toujours utilisé la technologie de numérisation dans son activité, à savoir Artec Eva.

Artec Eva est un scanner 3D à lumière structurée qui fournit rapidement des modèles précis et texturés. Il fonctionne mieux avec des objets de taille moyenne et est capable de capturer des mesures précises en haute résolution. Eva constitue une excellente solution pour la numérisation de toutes sortes d'objets, y compris les objets brillants et noirs qui sont relativement difficiles à numériser. Par conséquent, il convient à un large éventail d'industries, allant de l'automobile à la médecine, avec ses immenses capacités qui incluent la rétro-ingénierie et le contrôle qualité.

Depuis sa création, Element n'a jamais regardé en arrière.

« En tant que start-up technologique, nous avons décidé d'investir dans la technologie moderne dès le début » , déclare le Directeur de production, Sergey Kolesnikov. « Nous n'avons jamais travaillé sans la technologie de numérisation 3D. »

En première ligne de ces opérations, on retrouve l'ingénieur en numérisation Alexander Slatvickiy. Il a utilisé Eva depuis qu'il a commencé à travailler pour Element en 2018. Pour lui, commencer à numériser a été un voyage simple. « La formation a été rapide et facile grâce à la facilité d'utilisation d'Artec Studio » , explique Slatvickiy. « Grâce à ceci, j'ai pu numériser par moi-même après seulement deux jours de pratique sous la supervision de mon mentor. »

L'objectif principal de ces opérations de numérisation est le contrôle de la qualité, explique Kolesnikov. A titre d’exemple, la numérisation est utilisée pour assurer la précision des mesures prises sur les manteaux des concasseurs à cône, un type de machine clé utilisé dans l'exploitation minière et le traitement du minerai.

Produit via une méthode de moulage au sable, le manteau présenté ici est en acier au manganèse, un alliage découvert en 1882.

Les pièces sont disponibles dans une grande variété de tailles, les plus grandes nécessitant un niveau de participation élevé.

Le processus de fabrication prend généralement quelques semaines. Une fois les pièces prêtes, des échantillons sont prélevés pour des tests de précision.

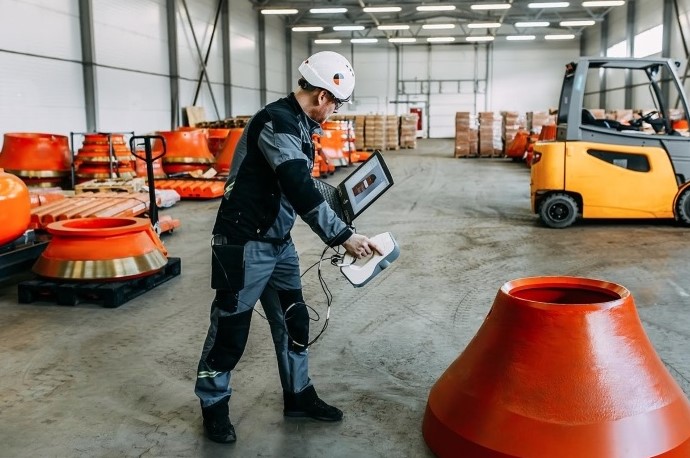

« D'abord, nous scannons toutes les surfaces de l'échantillon avec Artec Eva » , explique Slatvickiy. « Avec Artec Studio, aucune surface n'est oubliée, car les surfaces numérisées sont affichées en temps réel. » Ensuite, un modèle polygonal est créé dans Artec Studio. Les surfaces qui dépassent des objets environnants sont effacées avant la fusion et l'enregistrement final. Des outils sont mis en œuvre pour créer un modèle de surface STL. Ce modèle peut ensuite être utilisé pour le contrôle qualité dans Geomagic for SOLIDWORKS. Là, les nouveaux modèles sont comparés aux modèles de pièces d'origine ou à des dessins ultra précis.

« Nous traçons les esquisses par section et utilisons les outils SOLIDWORKS pour les mesures » , explique Slatvickiy. Pour cette tâche, les fonctionnalités de Geomagic qui sont intéressantes sont l’outil Deviation Analysis appliqué à la visualisation des déviations des modèles polygonaux par rapport au profil nominal, et l'outil Orient Mesh garantissant que les plans de base du modèle polygonal correspondent aux plans de base du modèle physique.

L'ensemble du processus, depuis la numérisation au traitement, en passant par la modélisation et la comparaison, ne prend pas plus de quatre heures. Dans certains cas, il dure même 30 minutes.

Alexander Shestakov de Globatek, partenaire certifié Gold d'Artec, déclare qu'Artec Eva est la solution idéale pour ce processus. En effet, il permet de capturer en quelques minutes seulement des numérisations très précises. « Qu'il s'agisse d'un complexe d'entrepôts ou du site d'une entreprise minière, certaines des caractéristiques déterminantes d'Artec Eva – dont sa légèreté et sa facilité d'utilisation – vous permettent de travailler jusqu'à six heures en mode mobile, dans le respect des exigences de précision de la numérisation. »

Pour répondre aux normes de qualité très strictes (ISO 9001) adoptées par l'entreprise, deux types de problèmes doivent être étudiés : les problèmes critiques tels que les erreurs de précision et les problèmes non critiques qui peuvent être résolus après la production. « Nous rejetons les pièces si notre rapport d'analyse indique l'apparition de problèmes critiques » , explique Kolesnikov. « Si ce n'est pas le cas, nous sommes généralement en mesure d'apporter des modifications pour éliminer les problèmes non critiques grâce à la collaboration avec nos fournisseurs. »

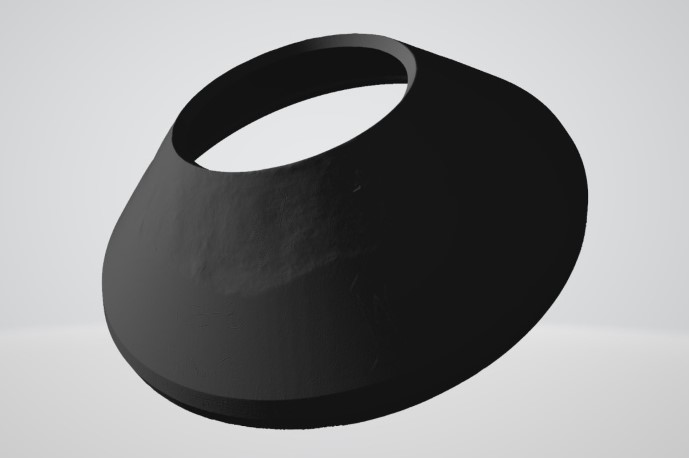

Données traitées à partir du scan

« Pour répondre à nos standards de qualité, nous avons besoin d'un taux d’imprécision ne dépassant pas 0,0001 % » , explique Kolesnikov. « Cela signifie que dans un diamètre de 1 000 mm ou 1 mètre, il y a moins de 0,1 mm de marge d'erreur. »

Par ailleurs, Element utilise Eva pour scanner des pièces usées pour ses clients. Ils sont alors en mesure d'assurer leur restauration précise.

Au-delà d'un travail bien fait, c'est la facilité d'utilisation et la précision qu’apporte la numérisation au processus que les ingénieurs d'Element apprécient le plus. « Ce que j’aime surtout, c’est le processus de numérisation », déclare Slatvickiy. « J'apprécie aussi la capacité d'Artec Eva à fonctionner sur batterie, la commodité du logiciel de numérisation et de traitement Artec Studio et la précision de la numérisation. »

« Utiliser Eva pour le contrôle qualité vous permet de garantir au client la haute qualité des produits livrés » , ajoute Shestakov, « ainsi que de minimiser les coûts logistiques qui auraient été engagés lors du retour de gros équipements. »
