Les nouveautés de SOLIDWORKS Visualize 2020

Les nouveautés de SOLIDWORKS Visualize 2020

SOLIDWORKS® Visualize représente réellement un gain de temps. Les ingénieurs et les concepteurs l'apprécient, car il permet à toutes les parties prenantes, en particulier les cadres, l’équipe du marketing et les autres employés non techniques, de se faire une idée claire dès le début du processus de conception de l'apparence du produit final.

En plus de rendre la prise de décisions sur le développement de produits de haut niveau plus facile et de manière précoce dans le processus, Visualize est souvent utilisé pour créer du contenu marketing et orienté client. Vous pouvez produire des images photo-réalistes de vos modèles dans l'environnement HDR de votre choix. Celui-ci permet une personnalisation complète afin d’améliorer le réalisme. Avec SOLIDWORKS Visualize, vous pouvez créer des images, des animations, du contenu VR interactif, etc., ou même exporter vos modèles pour des expériences de réalité virtuelle ou augmentée.

Lisez la suite pour découvrir quelques-unes des nouvelles améliorations dans SOLIDWORKS Visualize 2020.

Bibliothèque de matériaux étendue pour un aspect de produit plus réaliste

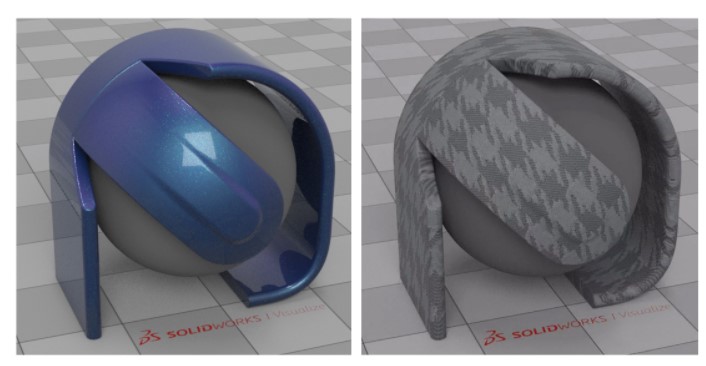

SOLIDWORKS a apporté des améliorations significatives dans les matériaux et leur capacité à être personnalisé en 2020 : le support des matériaux AxF et également des contrôles plus étendus pour les matériaux MDL. Parlons d'abord du nouveau support de matériaux AxF dans les scanners de matériaux X-Rite. AxF atteint un nouveau niveau de précision dans la communication et la visualisation des matériaux physiques du monde réel dans Visualize. Celui-ci comprenait déjà une vaste bibliothèque de matériaux personnalisés.

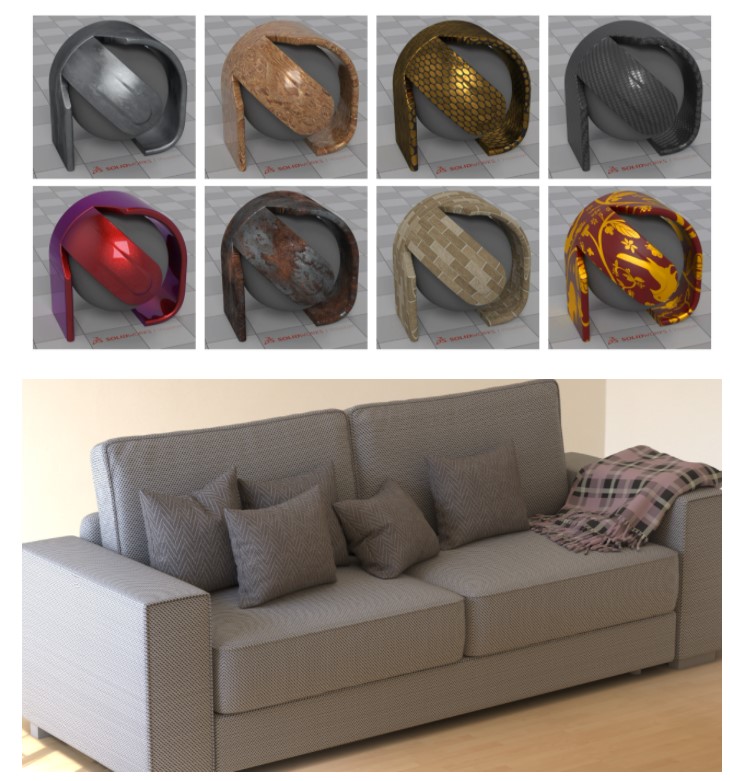

Les fichiers de matériaux AxF, couramment utilisés dans les industries de l'automobile et du design, permettent d'importer des échantillons de matériaux physiques numérisés, de capturer la texture, la brillance, la translucidité, la réflexion et bien plus encore. Avec Visualize 2020, vous pouvez désormais importer ces fichiers de matériaux précis pour les utiliser dans vos projets et ajuster la mise à l'échelle et la position des textures en fonction de vos besoins exacts.

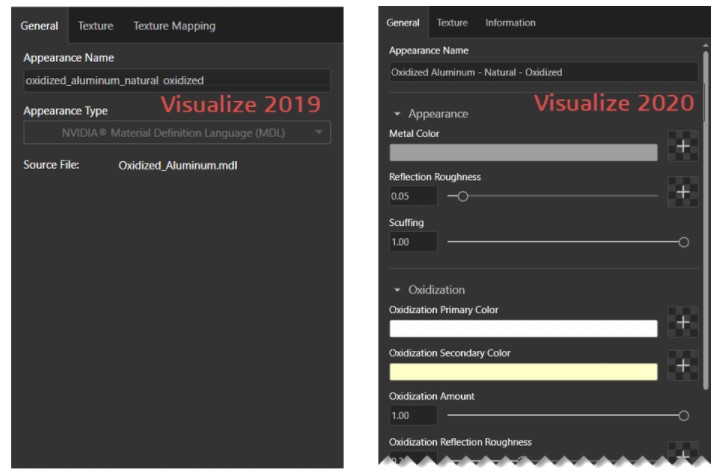

Par ailleurs, il existe une prise en charge plus étendue des matériaux MDL dans Visualize 2020, ce qui vous permet de personnaliser entièrement divers aspects d'un matériau. Jetez un œil aux captures d'écran ci-dessous. À gauche, nous voyons à quoi ressemblait un matériau MDL dans Visualize 2019. À droite, le même matériau dans Visualize 2020. Il y a beaucoup plus de contrôle sur tous les aspects du matériau ! De plus, il n’y a plus de matériaux MDL rose vif en mode Aperçu ! Nous prenons désormais en charge tous les MDL en mode Aperçu ainsi que dans Visualize 2020.

Avec ces deux ajouts à une bibliothèque de matériaux déjà étendue, Visualize offre désormais la possibilité d’affecter et appliquer différents matériaux aux produits pour les rendre aussi réalistes que possible.

Les profils d'éclairage IES offrent un contrôle plus précis de la lumière

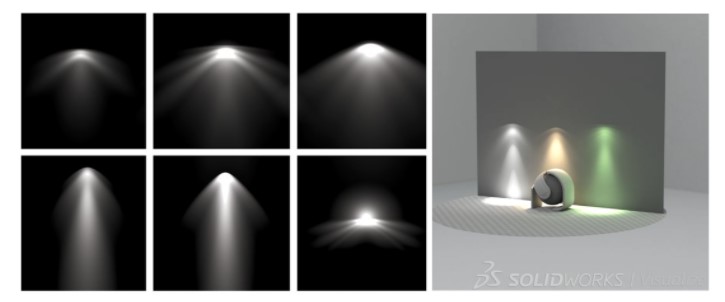

La prise en charge des profils d'éclairage IES, un format de fichier qui décrit la distribution d'une lumière à partir d'une source lumineuse à l'aide de données mesurées dans le monde réel, est désormais disponible dans Visualize 2020. Ces profils sont le diagramme selon les normes industrielles de la luminosité et de l’atténuation de la lumière telles qu’elle émane de luminaires réels.

Les profils lumineux IES sont créés par des fabricants d'éclairage et des créateurs individuels afin de donner à vos scènes un éclairage précis et hautement personnalisable. Les projets SOLIDWORKS Visualize se concentrent sur les moindres détails - des petits détails comme un éclairage précis donnent à votre image ou à votre animation le photoréalisme attendu d'un rendu final.

Vous pouvez trouver ces profils d'éclairage IES sur les sites web de fabricants d'éclairage spécifiques. Sur Internet, vous pouvez télécharger des profils d'éclairage IES de fabricants d'éclairage tels que Philips et Lithonia, et les ajouter à l'aide de l'Explorateur Windows dans le fichier « Lumières » de votre dossier SOLIDWORKS Visualize Content pour les rendre instantanément visibles dans Visualize.

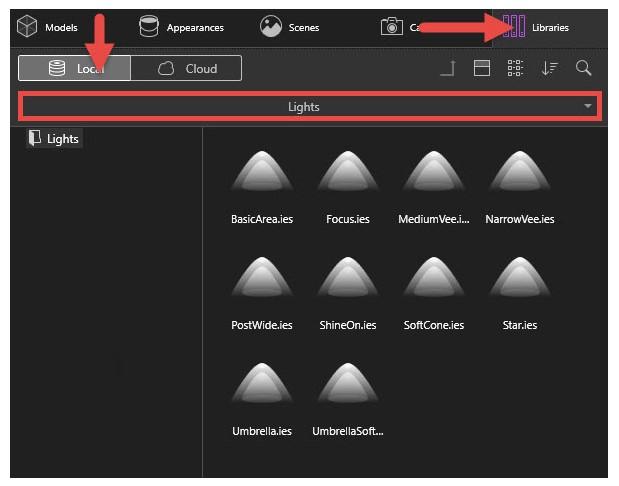

De plus, Visualize 2020 est pré-chargé avec dix profils lumineux à glisser-déposer directement dans vos projets ! Vous pouvez les trouver en cliquant sur l'onglet Bibliothèque > dossier Lumières.

Amélioration du rendu et des performances

SOLIDWORKS Visualize 2020 SP0 est la première version de production publiquement disponible de SOLIDWORKS Visualize qui tire pleinement parti de la technologie NVIDIA RTX. Construit sur le SDK NVIDIA Iray, Visualize exploite désormais les cœurs de tenseur et les cœurs RT dans les GPU NVIDIA Quadro RTX pour fournir des images de produit photo-réalistes de la plus haute qualité avec un traçage des rayons en temps quasi réel et un débruitage de l'IA.

Dans nos propres tests de performances, nous avons constaté une amélioration moyenne de la vitesse de 30% avec Visualize 2020 par rapport à 2019 SP4 sur le même matériel RTX. Certaines scènes montrent même des améliorations allant jusqu'à 50% ! En savoir plus sur cette amélioration des performances ici.

Les versions précédentes de SOLIDWORKS Visualize fonctionnaient avec le moteur Iray de NVIDIA, de sorte que seuls les GPU NVIDIA, ou les processeurs plus lents, soient pris en charge ou exploités pour le rendu du viewport et du contenu. Dans Visualize 2020, le moteur d'AMD ProRender est inclus en option, afin que ceux qui ont des cartes graphiques AMD puissent également les utiliser pour le rendu.

Le rendu en ligne, une autre amélioration des performances, vous permet de personnaliser l'allocation des ressources informatiques pendant un rendu avec deux options : en direct ou en arrière-plan. Le rendu en direct bloque l'accès au rendu du viewport 3D pendant le rendu d'un projet. Ceci est utile pour les machines avec des performances de rendu inférieures et garantit que les ressources matérielles vont là où elles sont nécessaires. Et il est beaucoup plus rapide d'initier le rendu, ce qui est utile pour les projets plus importants.

Le rendu en arrière-plan, similaire à la façon dont Visualize a toujours fonctionné, vous permet de continuer à travailler dans l'application pendant le processus de rendu. Vous pouvez décider quelle est la méthode la plus efficace pour faire votre travail.

Une autre amélioration des performances incluse dans Visualize 2020 est Instancing. Pour les modèles de pièces et d'assemblages SOLIDWORKS, Visualize peut gérer beaucoup plus efficacement la géométrie dupliquée, comme les composants à motifs des assemblages SOLIDWORKS.

Vous avez 200 vis dans votre fichier CAO SOLIDWORKS ? Aucun problème. Visualize 2020 ne charge désormais qu'une seule vis et des « instances » ou duplique tout le reste, économisant ainsi des charges de mémoire GPU et réduisant considérablement la probabilité de problèmes de mémoire GPU. C'est un énorme avantage en termes de performance et l'une des fonctionnalités les plus demandées par notre communauté Visualize !

Plus de fichiers de réalité augmentée et de réalité virtuelle pris en charge

Il convient de mentionner que Visualize 2020 (Standard et Professional) prend désormais en charge l'exportation des types de fichiers .glTF et .glb. Ceux-ci peuvent être utilisés dans divers contextes de réalité augmentée (AR) et de réalité virtuelle (VR). Le format de transmission GL est pris en charge dans une multitude d'applications et de moteurs AR / VR. Semblable à l'exportateur XR que nous avons lancé dans SOLIDWORKS CAD 2019, cette nouvelle exportation de Visualize capture l'intégralité de votre projet Visualize et l'enveloppe dans un nouveau format de fichier spécialement conçu pour créer des expériences AR / VR – il n’y a rien de plus facile !

Les informations de projet Visualize suivantes sont incluses dans cette nouvelle exportation : géométrie, apparences, textures, décalcomanies mappées planaires, configurations, lumières, même des animations de géométrie ! Par ailleurs, cette nouvelle exportation provenant de Visualize 2020 « cuit » les ombres sur votre modèle pendant le processus d'exportation. Cela signifie que votre fichier fraîchement exporté est encore meilleur que celui provenant de l'exportateur SOLIDWORKS CAD XR.

Intégration de SOLIDWORKS PDM

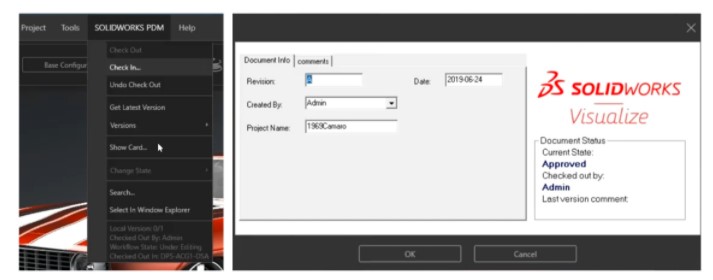

Il est désormais plus facile que jamais de gérer vos fichiers et de visualiser vos projets à l'aide de SOLIDWORKS PDM Professional. Dans Visualize 2020, vous pouvez utiliser le menu SOLIDWORKS PDM intégré pour accéder aux outils du coffre-fort et afficher les informations sur les fichiers que vous ouvrez dans SOLIDWORKS Visualize.




Publié le 5 Mai 2020
