Mise à jour 2021 : quelles sont les nouveautés dans 3DEXPERIENCE Works ?

Mise à jour 2021 : quelles sont les nouveautés dans 3DEXPERIENCE Works ?

Les capacités de conception et d'ingénierie à base de navigateur du portefeuille 3DEXPERIENCE® Works ont été récemment mises à jour avec la sortie de la version R2021x FD06 le 29 mai 2021. Toutes les mises à jour de notre portefeuille de rôles basé sur le cloud s’effectuent automatiquement. La puissance et la flexibilité de ces applications sur la plate-forme sont si importantes qu’elles peuvent devenir un élément essentiel de votre stratégie de développement de produits. Regardons de plus près ces mises à jour de mai 2021.

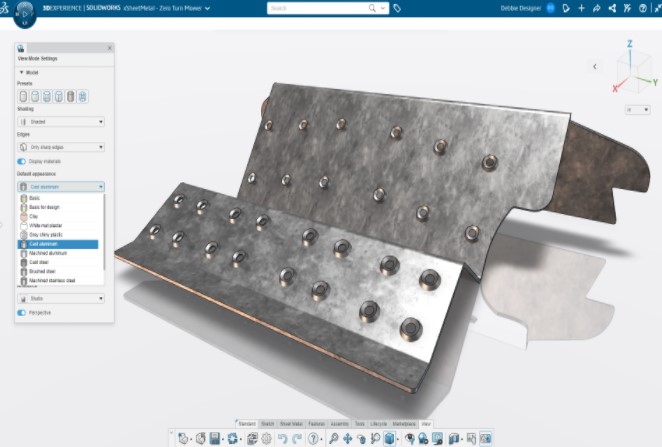

Concevez des modèles plus beaux avec des paramètres et des matériaux d'apparence réaliste [Nouveau !]

Beaucoup de gens parlent de l’idée que la perception doit être la réalité. Ceci est surtout vrai dans la conception 3D, notamment quand on parle de l'apparence du modèle qui affecte à la fois le concepteur et le client. Les modèles moches et ennuyeux obtiennent des réponses également moches et ennuyeuses de vos collègues et clients. Vous pouvez désormais donner une nouvelle vie à vos modèles.

Concevoir des pièces et composants avec des matériaux d'apparence réaliste peut vous inspirer à créer une meilleure conception, car vous pouvez représenter avec précision le produit final à l'écran. Si vous n'aimez pas ce que vous voyez, le modèle peut être modifié avant d'avoir des revues de conception internes ou externes.

Les clients seront impressionnés en voyant leurs produits tels qu'ils apparaîtront une fois fabriqués, ce qui peut les influencer à A) être vraiment impressionnés par vous et votre entreprise ou B) apporter des modifications au modèle maintenant plutôt qu'à la fin du processus – une option gagnant/gagnant pour tous.

Rendez vos conceptions plus attrayantes et plus réalistes. Choisissez parmi des centaines de nouvelles apparences de matériaux à appliquer sur vos modèles telles que le tissu, le verre, le plastique, le métal, la peinture, le caoutchouc, la pierre, le bois, etc.

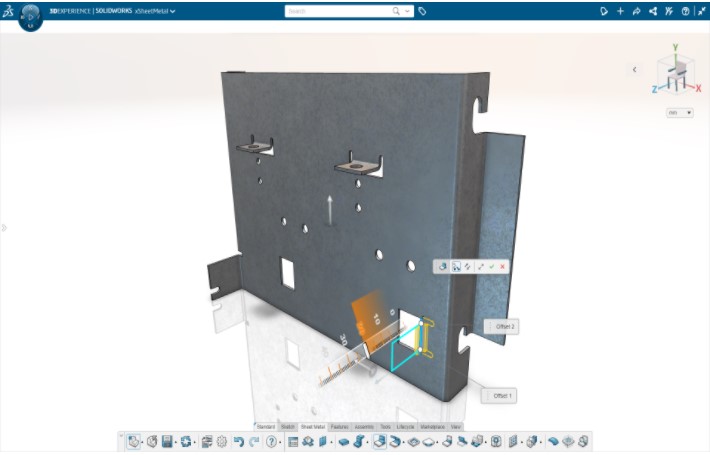

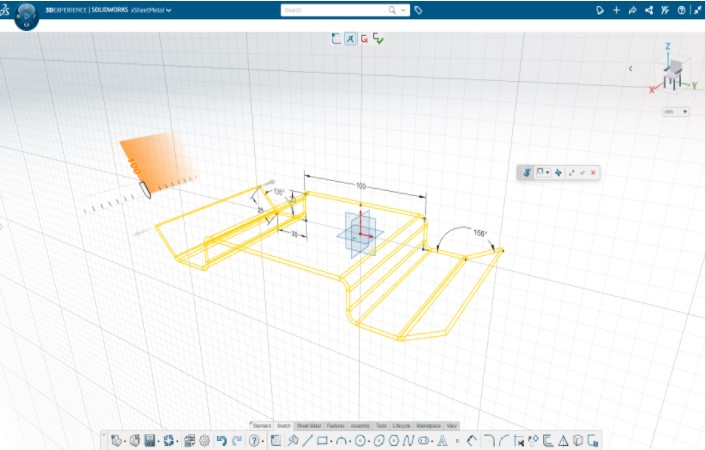

Moins de clics et de mouvements de la souris avec Rapid3D (amélioré)

Cliquer sur un bouton, puis sélectionner une fonction. Cliquer sur un bouton et sélectionner une fonction, et ainsi de suite. Cela vous semble familier ?

La nouvelle fonctionnalité Rapid3D invoque la commande « wall on edge » à partir de n'importe quel bord au niveau du curseur. Ceci réduit les mouvements de la souris et les clics répétitifs nécessitant des déplacements d'avant en arrière vers la barre d'action. Cette amélioration donne également une sensation de « pousser-tirer » lors de la création d'extrusions et de bords de murs.

Rationalisez votre processus de conception avec de nouvelles fonctionnalités de création Rapid3D en faisant glisser à partir des bords ou des esquisses.

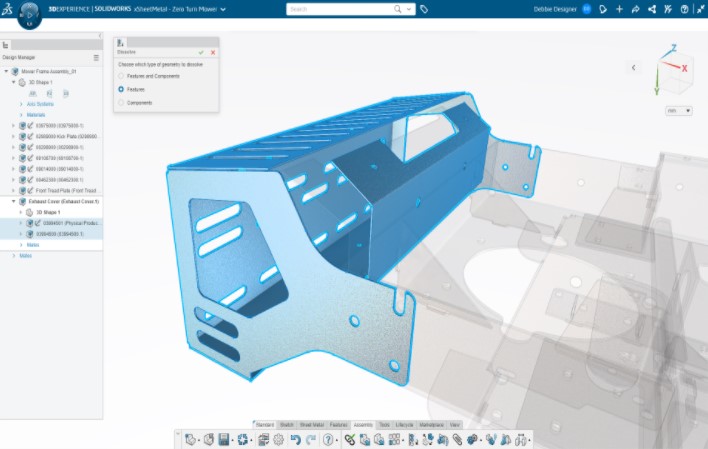

Réorganisez la structure d'un assemblage sans effort avec Dissolve (amélioré)

Avez-vous déjà entamé une nouvelle conception en choisissant de la réaliser avec plusieurs composants, puis vous avez un Aha ! moment (trop tard) en vous disant : « j'aurais pu la concevoir en une seule pièce ! » ? Faire des changements majeurs et assembler les pièces peuvent être très pénibles avec les systèmes de CAO traditionnels.

Le problème est que vous ne savez généralement pas à l'avance combien de pièces seront nécessaires. Cependant, dans un environnement de modélisation unique, vous pouvez fusionner ou « dissoudre » plusieurs pièces en une seule. Ou encore passer d'une pièce à plusieurs pièces. La fonctionnalité « Dissolve » décompose un composant dans son niveau de fonctionnalités et supprime le produit physique sélectionné. Ceci déplace toutes les fonctionnalités et/ou sous-ensembles dans le composant parent. Dissolve existe déjà pour les sous-ensembles depuis un certain temps. Mais dorénavant, un ensemble de fonctionnalités que vous définissez comme rattachées à une pièce peut être dissout et décomposé pour être réutilisé ailleurs ou simplement pour être restructuré.

Dissolve permet une restructuration/un regroupement complet des assemblages sans perte de fidélité. Augmentez votre flexibilité et votre capacité de contrôle de la modélisation avec cette puissante fonctionnalité de modélisation unique.

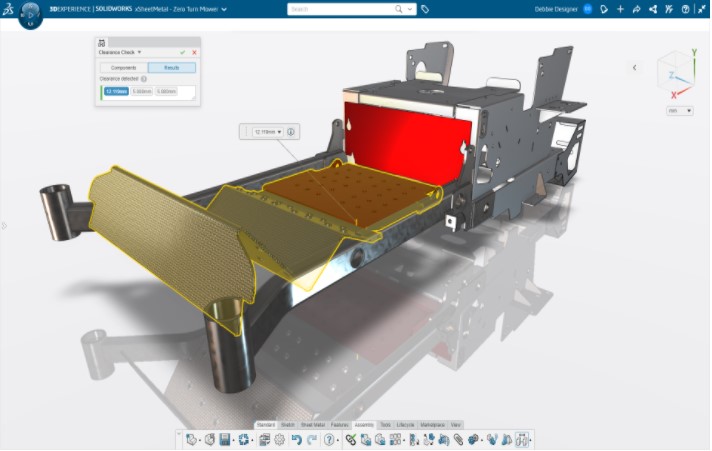

Plus de fiabilité dans la production avec Clearance Check (nouveau !)

Une tranquillité d'esprit accrue est toujours une bonne chose avant de lancer une conception en production.

Vous pouvez désormais identifier automatiquement les valeurs de dégagement au sein des assemblages avec Clearance Check. Vous pouvez également sélectionner plusieurs composants et identifier automatiquement tous les dégagements d'un seul coup. Cela élimine la nécessité de prendre manuellement les mesures d'un bord à l'autre.

Considérez cette nouvelle fonctionnalité comme une sorte de vérification de la conception pour la fabrication (DFM), car elle vous permet de détecter les interférences potentiellement coûteuses avant la fabrication.

Équations d'esquisse et de fonctions (nouveau !)

Si vous avez deux entités, comme une plaque et un trou par exemple, vous pouvez spécifier que la profondeur du trou soit toujours égale à la moitié de l'épaisseur de la plaque. Ainsi à partir de ce moment-là, la profondeur du trou est déterminée par l'épaisseur de la plaque. Lorsque l'épaisseur de la plaque est modifiée, la profondeur du trou se met automatiquement à jour en fonction de l'équation définie.

C'est cela qui est formidable, car l'intention de conception est toujours maintenue.

Cette amélioration permet de récupérer tous les paramètres par esquisse ou par fonction et de créer rapidement et facilement des équations. Vous réaliserez la puissance de la modélisation paramétrique avec cette possibilité de créer des relations mathématiques entre les paramètres ou encore d’établir des relations plus complexes entre les différentes zones de vos conceptions.

Transformez vos esquisses en mécanisme d'assemblage (nouveau !)

La planification initiale de l'assemblage est souvent difficile et peut prendre beaucoup de temps. Vous pouvez désormais convertir des esquisses 2D en assemblages entièrement ajustés pour valider leur mouvement dans votre esquisse 2D. Une fois validé en 2D, vous pouvez passer directement à la modélisation 3D, en étant confiant sur la conception de votre assemblage. Toutes vos structures de composants sont créées automatiquement à partir des esquisses de composants.

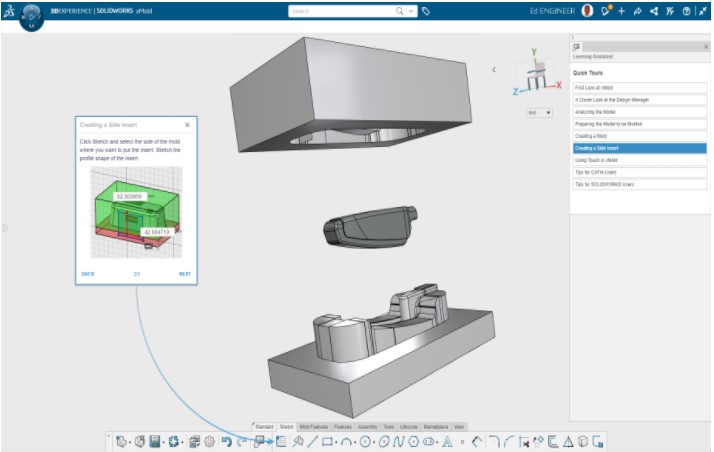

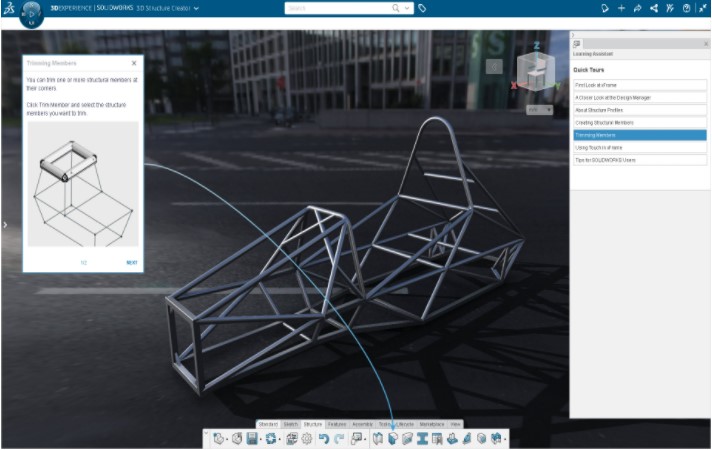

Un aperçu rapide (amélioré)

Soyez rapidement opérationnel avec les nouveaux aperçus rapides sur les flux de travail de conception de cadres et de moules. Les aperçus rapides fournissent des informations utiles sur les outils couramment utilisés dans l'application afin que les nouveaux utilisateurs puissent commencer à concevoir immédiatement. Ils incluent également des conseils permettant aux utilisateurs de SOLIDWORKS de se familiariser avec le nouvel environnement de conception.

Prise en charge des petits appareils (amélioré)

Plusieurs améliorations ont été apportées pour optimiser la productivité depuis n'importe quel appareil, y compris les écrans tactiles ou les petits écrans. L'amélioration Auto Dock ancre la boîte de dialogue de commande sur le côté de votre écran (et non au milieu) et peut facilement être réduit ou agrandi une fois qu'il est ancré. Par ailleurs, Offset Cursor vous permet d'effectuer des sélections précises en fournissant un curseur de décalage à partir de l'endroit touché par votre doigt. Et, nous avons maintenant une prise en charge pour les petits écrans pour les aperçus rapides et l'assistance utilisateur.

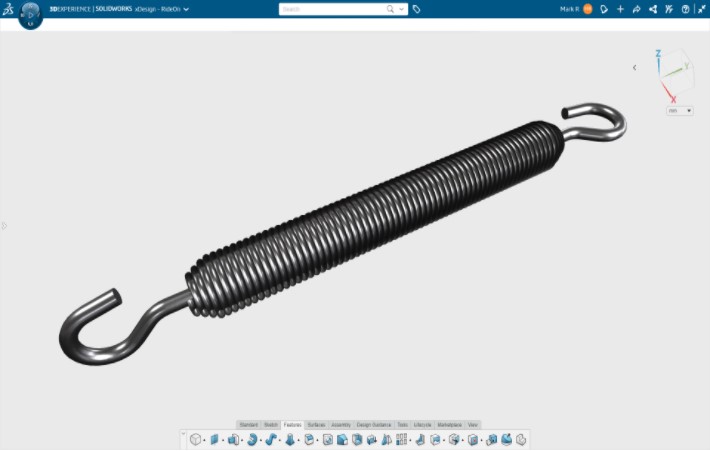

Courbe hélicoïdale (Nouveau !)

Nous avons maintenant une commande Courbe hélicoïdale pour générer une géométrie complexe. C'est incroyablement rapide et précis. Elle vous permet de créer une large gamme de courbes hélicoïdales avec des paramètres variables, tous interchangeables, avec un ensemble d'outils très fourni.

Copier et coller des esquisses entières (nouveau !)

Presque tous ceux qui utilisent un ordinateur savent comment copier et coller. Cette nouvelle amélioration est un énorme gain de temps pour les ingénieurs. Copiez et collez une esquisse entière avec toutes les dimensions et les contraintes. Ou encore copiez et collez des formes ou motifs individuels dans votre géométrie d'esquisse - aucune solution de contournement non adaptée n'est requise.

Mise à l'échelle (amélioré)

La mise à l'échelle est une étape cruciale de la conception. L'échelle peut expliquer le rétrécissement lorsqu'il s'agit de fabriquer ou de réduire la taille des prototypes. La mise à l'échelle peut également servir d'outil de productivité lorsque vous devez concevoir plusieurs pièces géométriquement similaires, mais de tailles différentes. Dans cette dernière mise à jour, nous avons ajouté la possibilité de mettre à l’échelle de manière non uniforme. Désormais, vous pouvez également changer la direction de l'échelle.

Cette fonctionnalité améliorée ajoute une nouvelle profondeur à la commande et vous permet de mettre à l'échelle et de calquer en une seule étape.

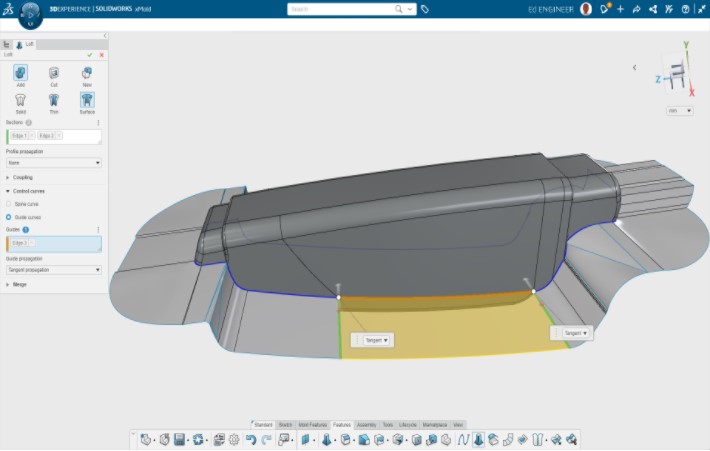

Fonction de lissage de surface pour les moules (nouveau !)

Vous ne pouvez pas toujours obtenir ce que vous voulez. Ceci est particulièrement vrai pour les surfaces de séparation des moules. Avec la nouvelle fonction de lissage de surface, vous pouvez créer une surface lissée et améliorer la qualité et la fabrication de votre surface de séparation lorsque l'outil automatisé « Parting Surface » ne vous donne pas exactement ce que vous recherchez.

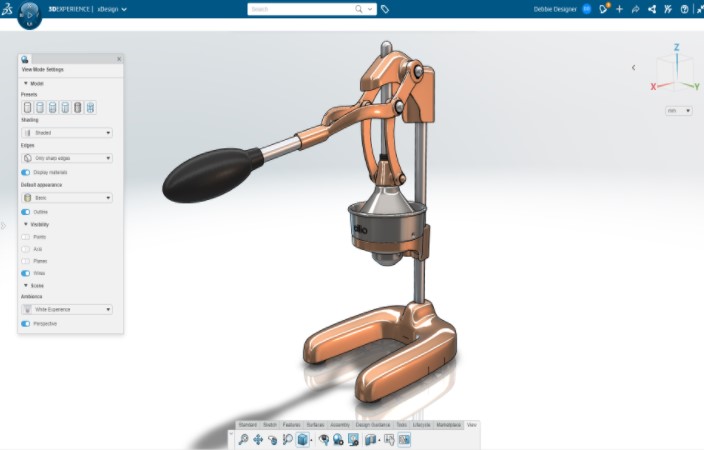

Boîte de dialogue pour les réglages du mode d'affichage (nouveau !)

Il vous suffit désormais d'accéder à une seule boîte de dialogue pour configurer des éléments tels que l'ombrage, l'affichage des bords, l'affichage des matériaux, la visibilité et l'ambiance, un endroit unique pour tous les paramètres d'affichage. Cela rend plus facile et plus rapide la configuration de votre modèle, que vous soyez en train de concevoir ou de créer une apparence distinctive pour votre modèle.


Coloration des bords pliés ou courbés (Nouveau !)

Comment savoir si les bords d’une pièce sont pliés ou non ? Vous pouvez interroger votre modèle ou profiter des avantages de cette nouvelle fonctionnalité qui fournit un retour visuel pendant la modélisation. Les bords courbés s'affichent désormais dans des couleurs indiquant des plis nets ou lisses, ainsi que la profondeur ou le degré de courbure. Les bords saillants s’affichent dans des couleurs allant du bleu foncé (très net) au bleu clair (moins net). Les couleurs des bords lisses varient du rose foncé (courbure prononcée) au rose clair (courbure moins prononcée).

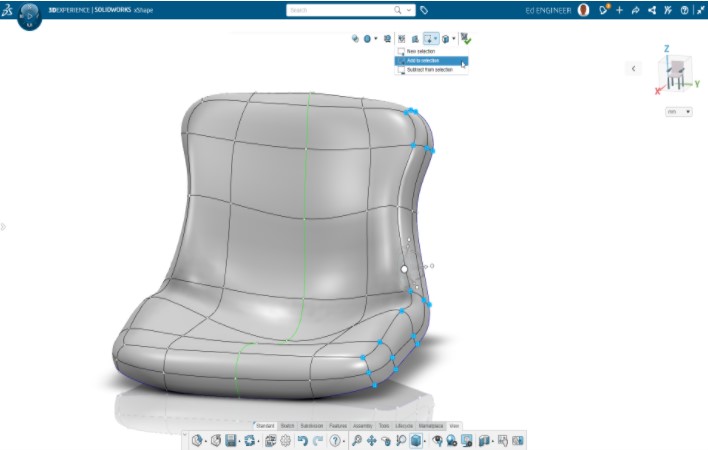

Outils de sélection (amélioré)

Lorsque vous effectuez une modélisation par subdivision de forme libre (Sub-D), vous avez tendance à effectuer de nombreuses sélections uniquement pour obtenir la géométrie spécifique que vous souhaitez pousser, tirer, aligner, etc. Vous pouvez désormais encadrer les entités de sélection et les ajouter ou les supprimer rapidement de la sélection, éliminant ainsi le besoin de sélectionner les vertices individuellement. De plus, vous pouvez sélectionner la première et la dernière entités et capturer automatiquement toutes les entités intermédiaires.

Tout ceci accélère le temps de conception avec une création plus rapide de la géométrie et une flexibilité accrue pendant la modélisation.

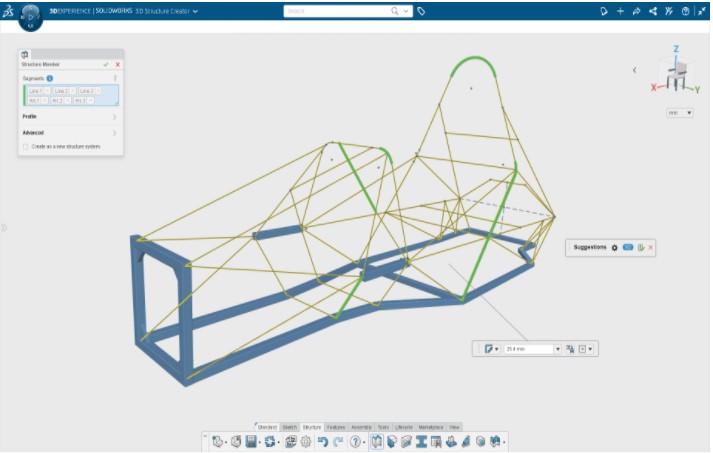

Assistant de conception (amélioré)

La conception CAO implique un certain nombre de tâches banales et répétitives. Des tâches qui pourraient être traitées plus rapidement et plus efficacement en tirant parti de l'apprentissage automatique. L'Assistant de conception utilise l'apprentissage automatique pour accélérer la sélection de groupes d'entités.

Lors de la sélection d’entités de bords ou d'esquisse comme références pour les éléments de la structure, l'Assistant de conception recommande des sélections supplémentaires en se basant sur le modèle existant et des choix que vous avez effectués dans le passé. Si vous êtes d'accord avec la suggestion, un clic permet à l'Assistant de conception de sélectionner automatiquement tous les bords suggérés.

Vous pouvez également personnaliser les paramètres dans l’Assistant de Conception en activant vos préférences.

Fusionner ou fractionner des éléments

Décrochez le statut de héros dans votre atelier en créant des conceptions manufacturables.

Fusionnez plusieurs éléments connectés en un seul élément structurel, ce qui rend vos conceptions physiquement plus solides et réduit les soudures inutiles. Cela crée automatiquement une liste plus précise de coupes pour la fabrication.

L’élément fractionné est essentiellement l'opposé de l’élément de fusion. Par conséquent, vous pouvez automatiquement fractionner un long élément en plusieurs éléments structurels plus courts. Les éléments fractionnés sont basés sur la distance à partir d'une extrémité ou sur un certain nombre d'instances, créant automatiquement une liste de coupe détaillée pour la fabrication.


Conformez-vous aux normes ISO et ANSI dans les styles de communication recommandés.

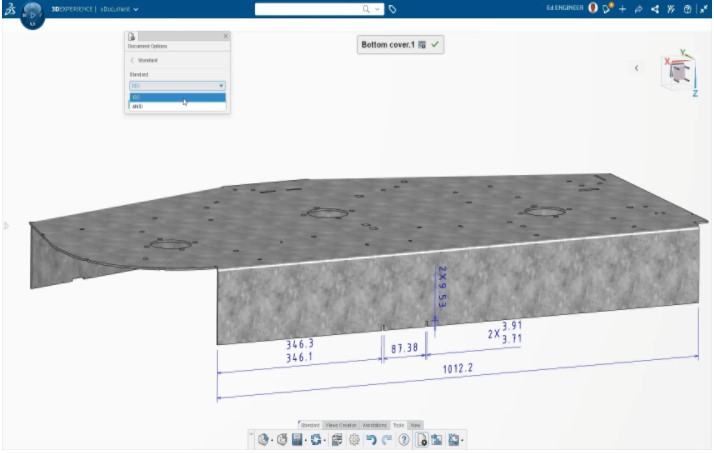

Normes ISO et ANSI (Nouveau !)

L'ajustement manuel des styles d'annotation est extrêmement fastidieux et sujet aux erreurs. Quelles sont les unités par défaut ? Quel type de pointes de flèches sera utilisé ? Qu'en est-il du placement des dimensions ?

Cette nouvelle amélioration vous fera gagner beaucoup de temps en ajustant automatiquement les styles d'annotation selon les normes ISO et ANSI prédéfinies. Le style peut être automatiquement modifié pour se conformer à l'ISO ou à l'ANSI, ce qui facilite la modification de vos annotations pour la conformité.

Vous pouvez désormais gagner du temps dans le style détaillé et améliorer la cohérence des annotations.

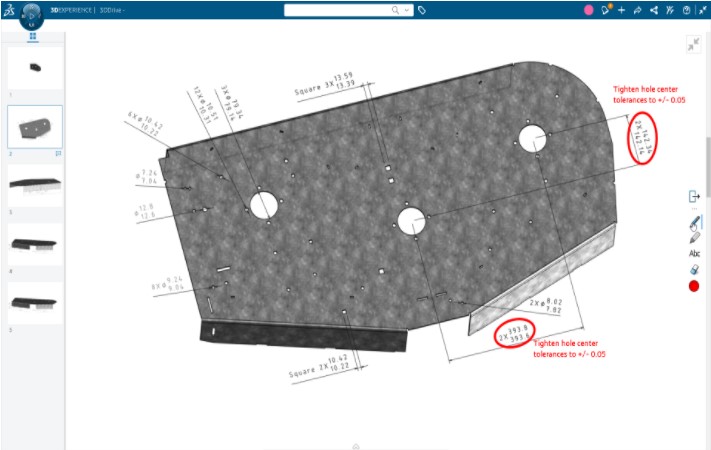

Affichez et annotez des PDF 2D sur la plate-forme 3DEXPERIENCE.

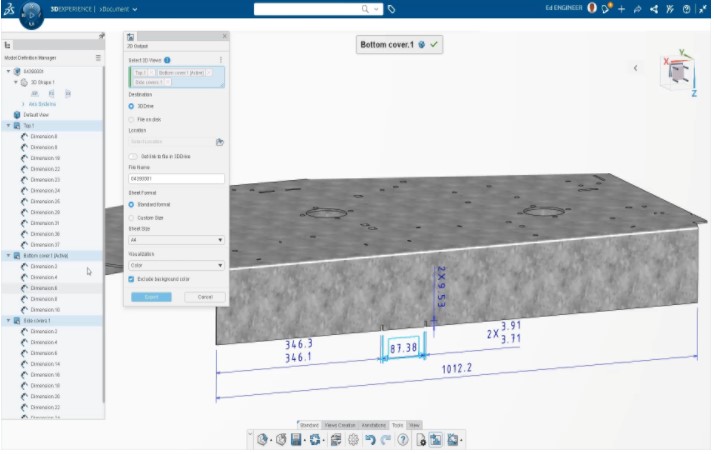

Exportez des vues existantes au format PDF 2D (nouveau !)

Même si les modèles 3D dominent la plate-forme 3DEXPERIENCE, les dessins 2D sont encore couramment utilisés et souvent demandés dans le cadre d'un projet de développement de produit.

Vous pouvez désormais exporter vos fichiers 3D vers un PDF 2D, ce qui facilite le partage des définitions d'ingénierie avec d'autres personnes dans le format standard PDF 2D largement accepté. Les utilisateurs peuvent ajuster la destination du fichier, le nom, la taille de la feuille et les styles de visualisation. (Remarque : les vues au format PDF ne sont que des captures d'écran de la fenêtre d'affichage.) Transmettez clairement l'intention, les exigences et les spécifications de la conception aux clients qui ont besoin d'une vue 2D de votre conception.

Toujours connecté

La pression est constante pour livrer plus rapidement et à moindre coût. Avec des équipes de développement de produits plus que jamais dispersées partout, les entreprises ont besoin d'outils supplémentaires pour commercialiser leurs produits plus rapidement et plus efficacement.

La plate-forme 3DEXPERIENCE facilite le travail avec des personnes à l'intérieur et à l'extérieur de votre entreprise, y compris les clients, les fournisseurs et les fabricants. Vous pouvez simplifier votre flux de communication et améliorer la productivité puisque tout le monde travaille à partir d'une plate-forme commune.

Et comme la gestion des données est intégrée, vous disposez de pistes d'audit de données de conception et d'audit de communication dans un seul emplacement facile d'accès.


Publié le 8 Juin 2021
