Testez vos pièces. Puis, testez-les encore ! Les tests de développement de produits sont la pierre angulaire des inventions depuis toujours afin de garantir la fiabilité des produits. Les prototypes physiques sont tout aussi pertinents aujourd'hui qu'ils ne l'étaient autrefois. Cependant, à mesure que les produits devenaient plus complexes, le coût et le temps requis pour tester des prototypes physiques ont également augmenté. L'avènement de la CAO, associé à l'analyse par éléments finis (FEA), a permis de virtualiser les tests, ce qui a permis de réduire le coût des prototypes physiques et d'accélérer le délai de développement des produits.

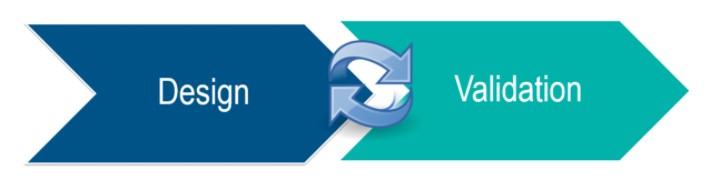

Historiquement, la FEA a été réalisée lors des dernières étapes de la phase de conception. SOLIDWORKS Simulation a été conçu pour révolutionner ce processus en permettant la validation de la conception en parallèle avec la conception du produit.

SOLIDWORKS Simulation est entièrement intégré à SOLIDWORKS. Il fournit des outils pour étudier efficacement la conception initiale et prédire la fiabilité du produit numérique. Ce sont ainsi les résultats de la simulation qui dirigent les modifications de la conception. Concevoir avec intention - la vraie valeur de la simulation est là. Plus important encore, SOLIDWORKS Simulation permet de répondre à des questions telles que « quelle conception est la meilleure ? »

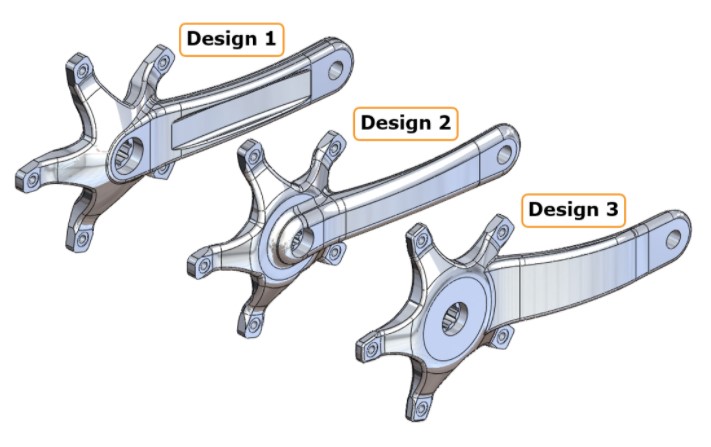

Les modifications de conception simples entraînées par les résultats de la simulation peuvent avoir un impact considérable sur les performances du produit. Prenez une manivelle de vélo, par exemple. Nous pourrions avoir quelques variantes de la conception, mais laquelle est la meilleure et pourquoi ?

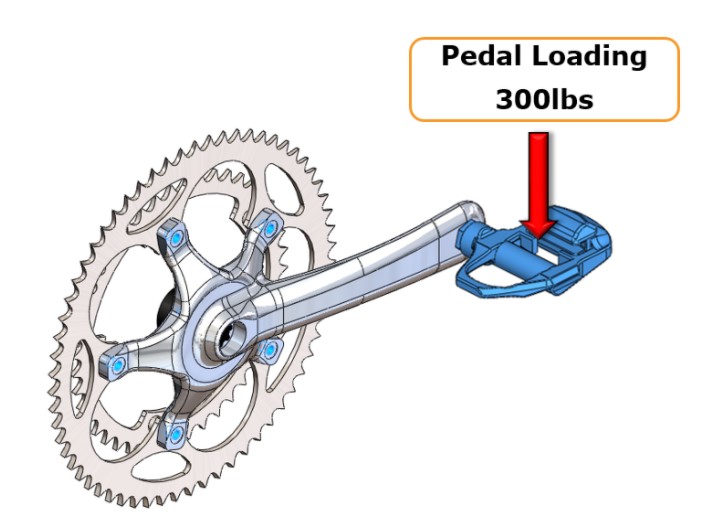

L'exigence de base serait de supporter une charge de 300 lb par manivelle.

Une analyse statique linéaire rapide nous montre que les trois conceptions sont inférieures aux valeurs de contrainte et de déviation requises.



Conception 1

Conception 2

Conception 3

Contrainte maximale (MPa)

233

196

247

Coefficient de sécurité minimum

1.17

1.21

1.11

Fléchissement maximal (mm)

4.01

3.26

1.49

Poids (g)

392

404

420

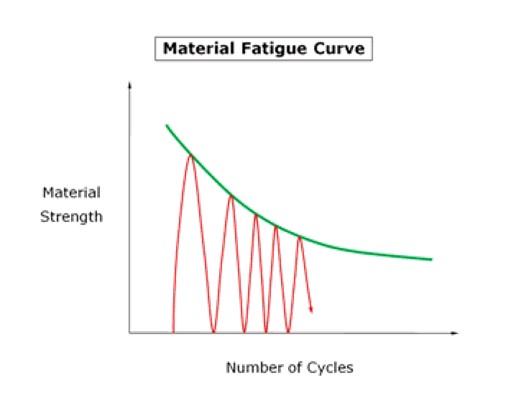

Mais qu'en est-il de la durabilité de cette pièce sur le long terme ? Une utilisation répétée de la manivelle peut affaiblir la pièce avec le temps et éventuellement l’endommager.

L'ajout de matière peut certainement augmenter la durabilité de la pièce, mais aussi augmenter le coût de production et le poids, ce que nous voulons éviter pour les pièces de vélo. Pour avoir une idée de la durée de ces manivelles dans le temps avec une utilisation répétée, nous avons effectué un test de fatigue. Les résultats nous ont montré clairement le choix du meilleur design !



Conception 1

Conception 2

Conception 3

Durabilité des cycles minimum

1 548 850

8 888 107

553 909



En fournissant des outils d'analyse simples, SOLIDWORKS Simulation peut aider les ingénieurs à optimiser les performances des produits, réduire les coûts de prototypage et créer des produits meilleurs et plus sûrs tout en économisant du temps et sur le coût de développement.
