5 raisons pour lesquelles les utilisateurs de SOLIDWORKS Simulation Premium devraient tester la 3DEXPERIENCE Works Structural Simulation

5 raisons pour lesquelles les utilisateurs de SOLIDWORKS Simulation Premium devraient tester la 3DEXPERIENCE Works Structural Simulation

SOLIDWORKS® Simulation Premium est la solution de simulation structurelle la plus avancée intégrée à SOLIDWORKS CAD. Maintenant que la plate-forme 3DEXPERIENCE® est accessible aux utilisateurs de SOLIDWORKS avec de nombreuses technologies de simulation passionnantes de SIMULIA, une question est souvent posée : quelles sont les principales raisons pour lesquelles une personne qui utilise déjà SOLIDWORKS Simulation Premium devrait utiliser la 3DEXPERIENCE Works Structural Simulation ?

Voici mes cinq principales raisons :

1. Résolvez les problèmes structurels non linéaires complexes sur vos conceptions SOLIDWORKS plus rapidement et en toute confiance en exploitant la puissance de la technologie SIMULIA Abaqus.

Résolvez les problèmes statiques et dynamiques avec la technologie de pointe Abaqus. Cette dernière est utilisée par les experts de la simulation dans le monde entier.

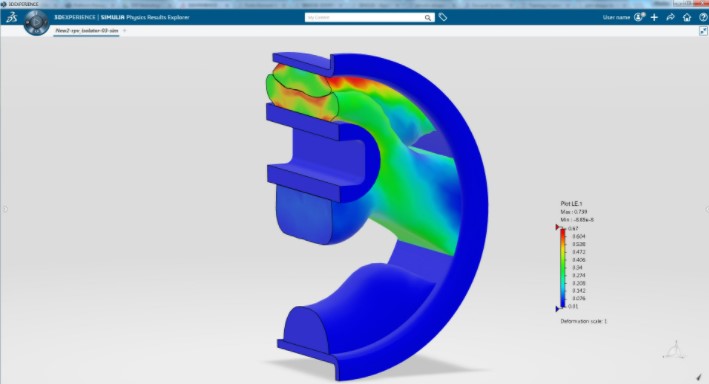

Exécutez des événements à faible vitesse et hautement non linéaires pendant votre processus de conception : contact glissant combiné à une déformation importante ou à une courbure excessive, des matériaux non linéaires et un chargement séquentiel. Les applications typiques comprennent l’étanchéification d'une pièce en caoutchouc, telle qu'un joint en caoutchouc qui est hautement non linéaire, et le processus de formage du métal où plusieurs étapes sont nécessaires.

La méthode implicite d'Abaqus est idéale pour résoudre ces types de problèmes.

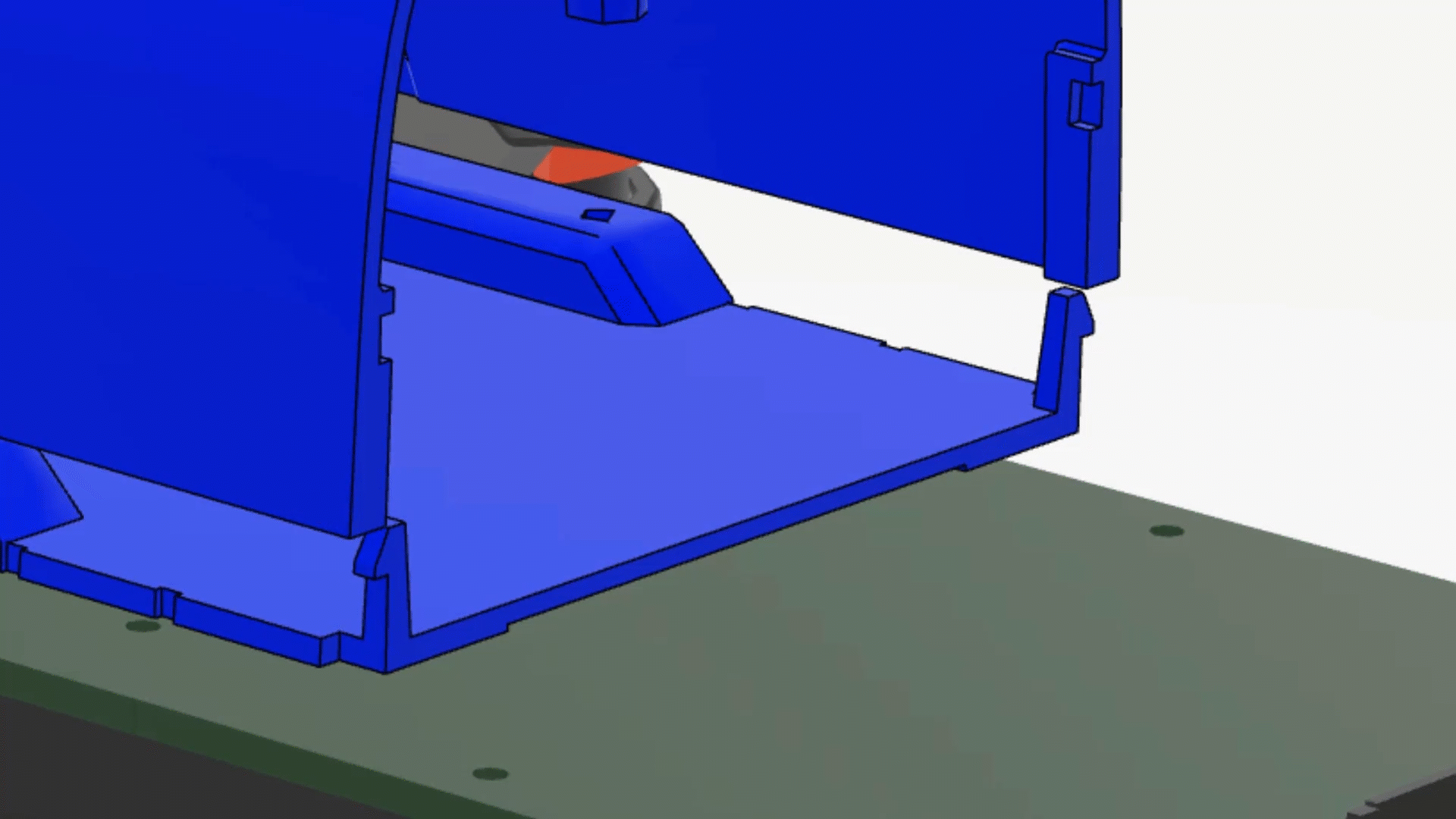

Simulez avec précision et efficacité un ajustement à travers des événements non linéaires. Considérés comme étant à moyenne vitesse, ceux-ci combinent contact avec frottement et grande déformation avec d'éventuelles instabilités.

La méthode dynamique implicite d'Abaqus est souvent la solution la plus appropriée pour résoudre ce type de problèmes.

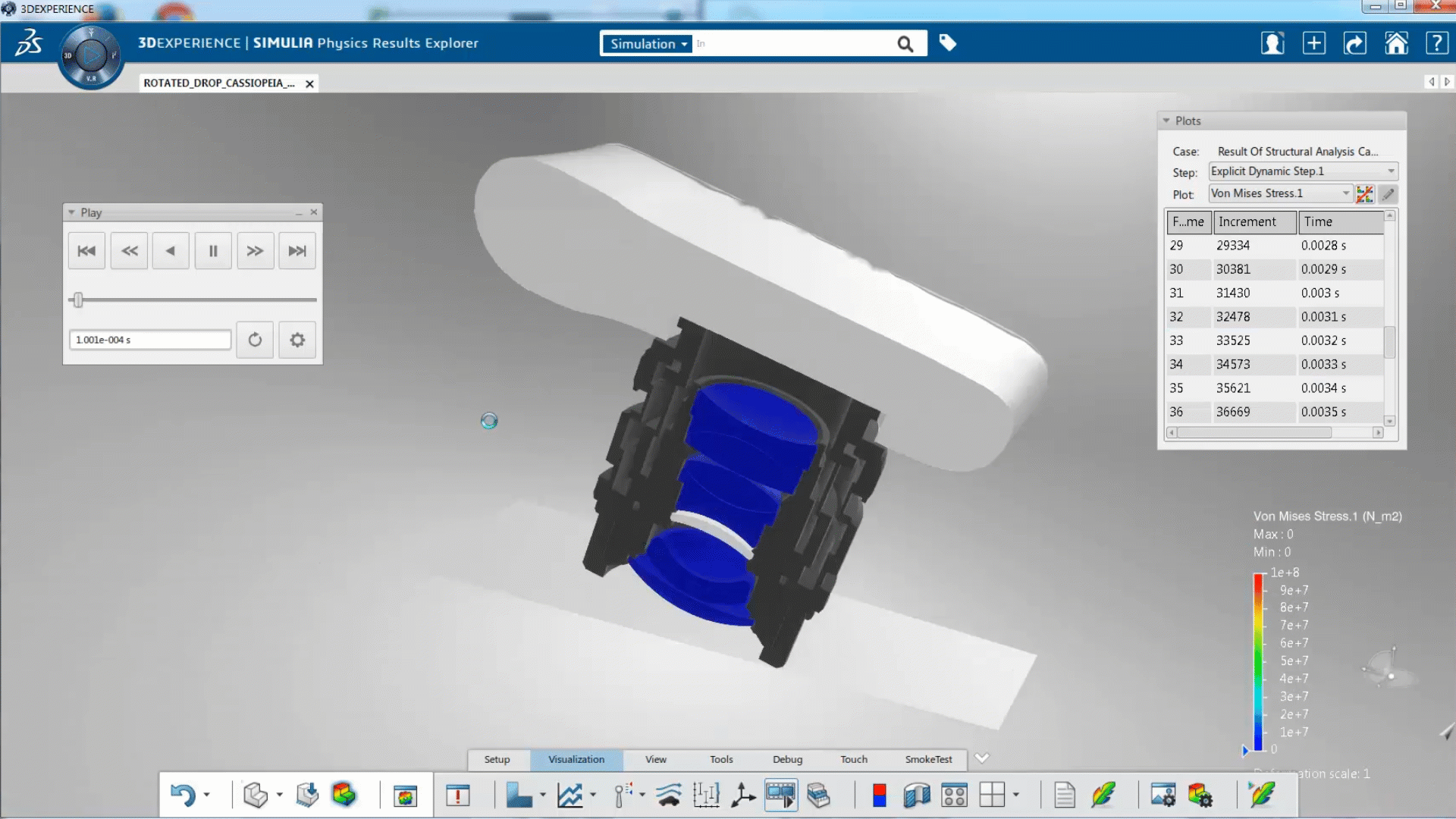

Effectuez une simulation avancée d'événements dynamiques à grande vitesse (types d'événements de moins d'une seconde) impliquant des contacts complexes et des matériaux non linéaires ainsi qu’un impact rapide. Les applications typiques sont les tests d'impact, les tests de chute, l'effondrement, les dommages et les défaillances.

La méthode explicite Abaqus est la meilleure méthode pour résoudre ces types de problèmes.

La technologie de contact unique d'Abaqus combinée au General Contact pour une configuration en un clic permet un calcul rapide et fiable de vos assemblages les plus complexes.

L'algorithme de contact Abaqus est de loin le plus mature, le plus robuste et le plus précis du marché. Il existe différentes manières de configurer des interactions de contact : manuellement, via Contact Pairs, ou automatiquement, via General Contact. Ce dernier vous fera gagner du temps lors de la configuration (pas besoin de sélectionner des faces qui sont ou seront en contact) et pendant le temps de résolution, car Abaqus résout les contacts complexes très rapidement, même sur des assemblages de plusieurs milliers de pièces.

Des outils de maillage avancés permettent un maillage de haute qualité et des résultats précis.

Les types et les tailles d'éléments dans l'analyse par éléments finis (FEA) sont comme les tailles et les couleurs des pixels d'une photo. Ils ont un impact direct sur la précision des résultats.

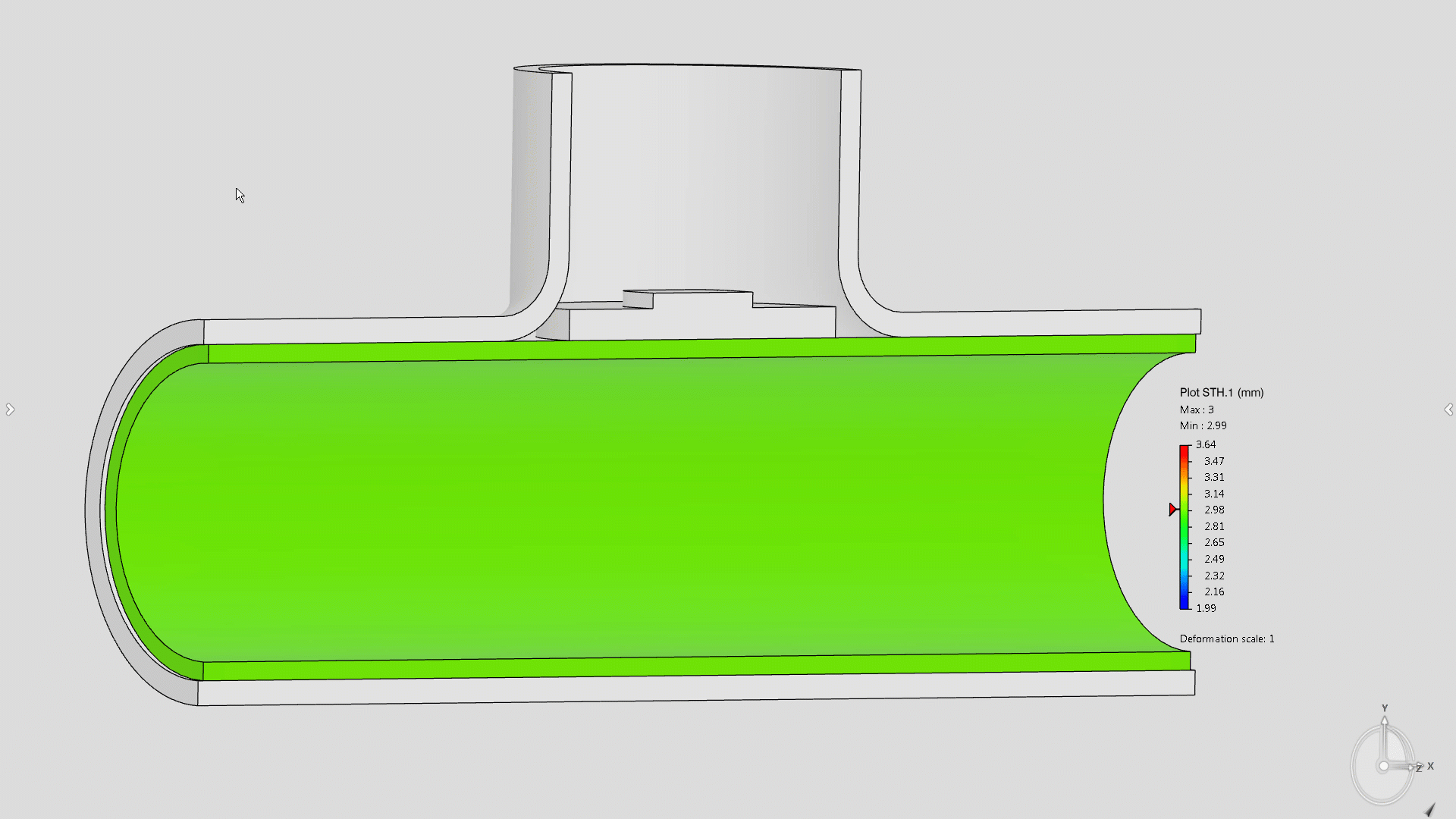

Plus de types d'éléments signifient plus de types de problèmes à résoudre. Si nous pensons à un joint en caoutchouc, par exemple, les éléments en brique (hexaédriques) se déformeront beaucoup mieux que les éléments tétraédriques. Les résultats seront donc plus précis. De plus, dans le cas de la simulation du formage des métaux, les éléments de coque continuum Abaqus résolvent un événement complexe avec rapidité et précision et fournissent des informations clés sur la production pour mieux analyser la déformation du métal pendant le processus de fabrication.

Avec 3DEXPERIENCE Works Structural Simulation, vous pouvez évaluer les performances de tout type de géométrie et scénario structurel complexe avec des capacités de maillage complètes et robustes.

2. Effectuez une simulation de durabilité avancée avec la technologie éprouvée SIMULIA pour assurer la durée de vie du produit ainsi que sa résistance.

La simulation pour l’amélioration de la conception du produit ne doit pas seulement concerner la résistance et la rigidité du produit ou l'optimisation. Elle concerne également la durée de vie du produit (combien de temps un produit survivra avant une défaillance, en fonction des chargements répétés). Les exigences et les normes de l'industrie sont devenues plus strictes concernant le test de durabilité d'une nouvelle conception. Les tests physiques de durabilité sont très longs et coûteux. La simulation correspond parfaitement à ce besoin, car elle peut fournir des informations précises en peu de temps.

Toutes les méthodes basées sur les contraintes de durabilité et les déformations sont nécessaires pour valider les événements à cycle court et intensif.

Le chargement multiaxial est essentiel pour une simulation réaliste et des résultats significatifs.

Sans une longue liste de matériaux de fatigue avec des courbes S-N, il est difficile de répondre aux exigences d'un client en matière de durabilité. Avec plus de 350 matériaux de fatigue, Simulation fournit de nombreux matériaux qui couvrent la plupart des scénarios de durabilité.

3. Exécutez des simulations hautement non linéaires avec de meilleurs modèles de matériaux et étalonnez les données de test pour des résultats plus réalistes et précis

La bibliothèque de matériaux 3DEXPERIENCE Works Structural Simulation est fournie avec une large gamme de matériaux personnalisables, notamment l'hyper élasticité, la plasticité du métal, la mousse écrasable, le nitinol (super élasticité), le béton, les propriétés d'endommagement et bien plus encore.

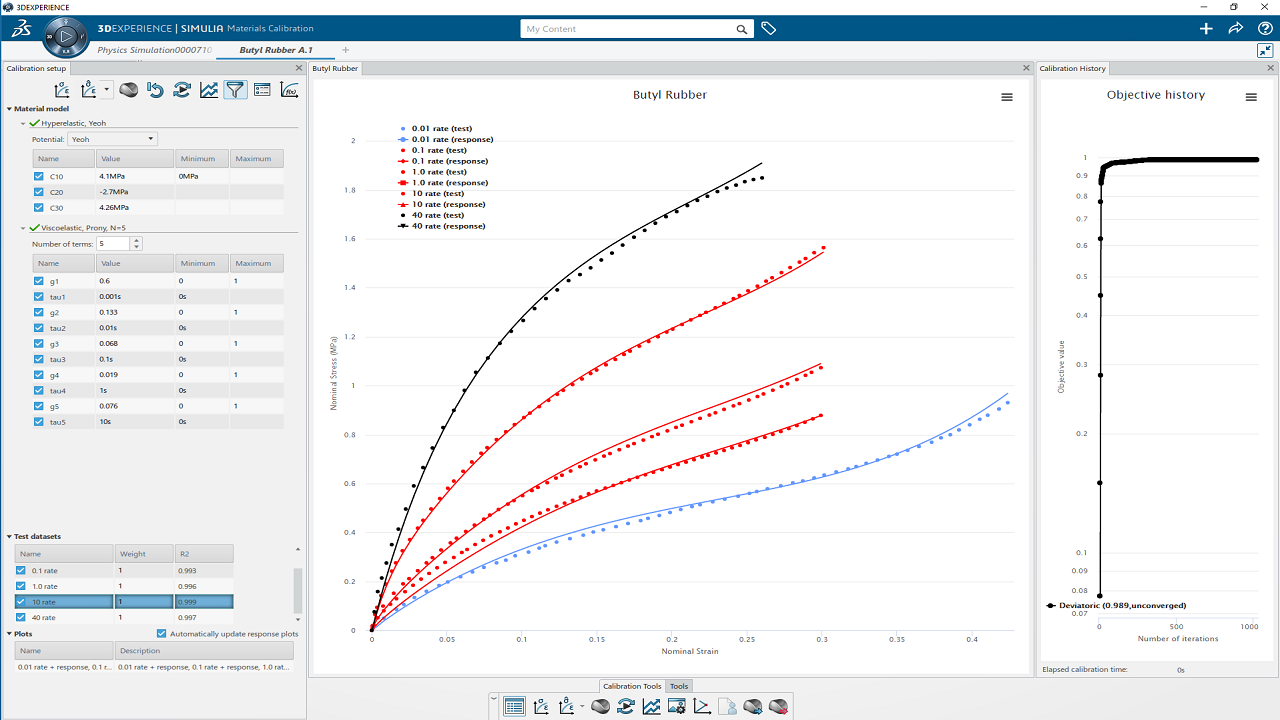

Les solutions existantes sur le marché pour l'étalonnage des matériaux lors de la simulation sont trop difficiles à utiliser ou trop limitées. 3DEXPERIENCE Works Structural Simulation dispose d'une application dédiée, appelée Material Calibration, facile à utiliser et suffisamment puissante pour extraire les propriétés des matériaux à partir des données de test. Par exemple, elle est idéale pour les matériaux hyperélastiques.

4. Accélérez les simulations complexes et volumineuses et accédez au cloud computing pour étendre la capacité de calcul avec des ordinateurs hautes performances.

Lors des simulations complexes et volumineuses, votre solution de simulation actuelle peut fonctionner pendant des heures sur votre ordinateur local. Ceci est problématique, car vous ne pouvez pas faire d'autres travaux pendant que la simulation s’exécute. Avec la plate-forme 3DEXPERIENCE Works basée sur le cloud, toutes les simulations, quel que soit leur type, peuvent s'exécuter sur un ordinateur local ou sur le cloud. Cette fonctionnalité est unique sur le marché et la valeur qu’elle apporte est énorme. Par exemple, une simulation dynamique non linéaire complexe, comme un test de chute, s'exécutera à distance sur le cloud au lieu de prendre des heures sur votre ordinateur local. Votre ordinateur sera libre en vue de réaliser d'autres tâches et vous obtiendrez des informations plus rapidement, vous permettant de prendre des décisions éclairées.

L'autre raison de l'accélération du processus est la technologie du solveur SIMULIA. Prenons par exemple l’analyse par éléments finis structurelle non linéaire. Avec le solveur Abaqus, vous pouvez réduire considérablement le temps de résolution d'une simulation non linéaire par rapport à SOLIDWORKS Simulation.

5. Partagez, examinez et comparez les résultats des simulations dans un navigateur Web pour optimiser la collaboration et prendre plus rapidement des décisions basées sur les données.

La duplication de données, la réalisation de captures d'écran et l'envoi de longs rapports par e-mail peuvent entraîner des erreurs et une mauvaise communication entre les équipes. Pour améliorer la traçabilité des données et la collaboration entre les membres de l’équipe technique et non technique, 3DEXPERIENCE offre la possibilité de rechercher des données d'ingénierie, de rechercher par relation (trouver la CAO associée à une simulation ou vice versa) et de créer des tableaux de bord à des fins commerciales et techniques.

Les résultats de simulation légère peuvent être facilement visualisés par toute personne impliquée dans un projet à partir de n'importe quel appareil connecté. Ceci est idéal lorsque les membres de l'équipe sont dispersés dans différents endroits ou travaillent à domicile. Même les utilisateurs qui ne participent pas à la simulation peuvent prendre part à des revues en ligne pour permettre des décisions plus efficaces et basées sur les données.

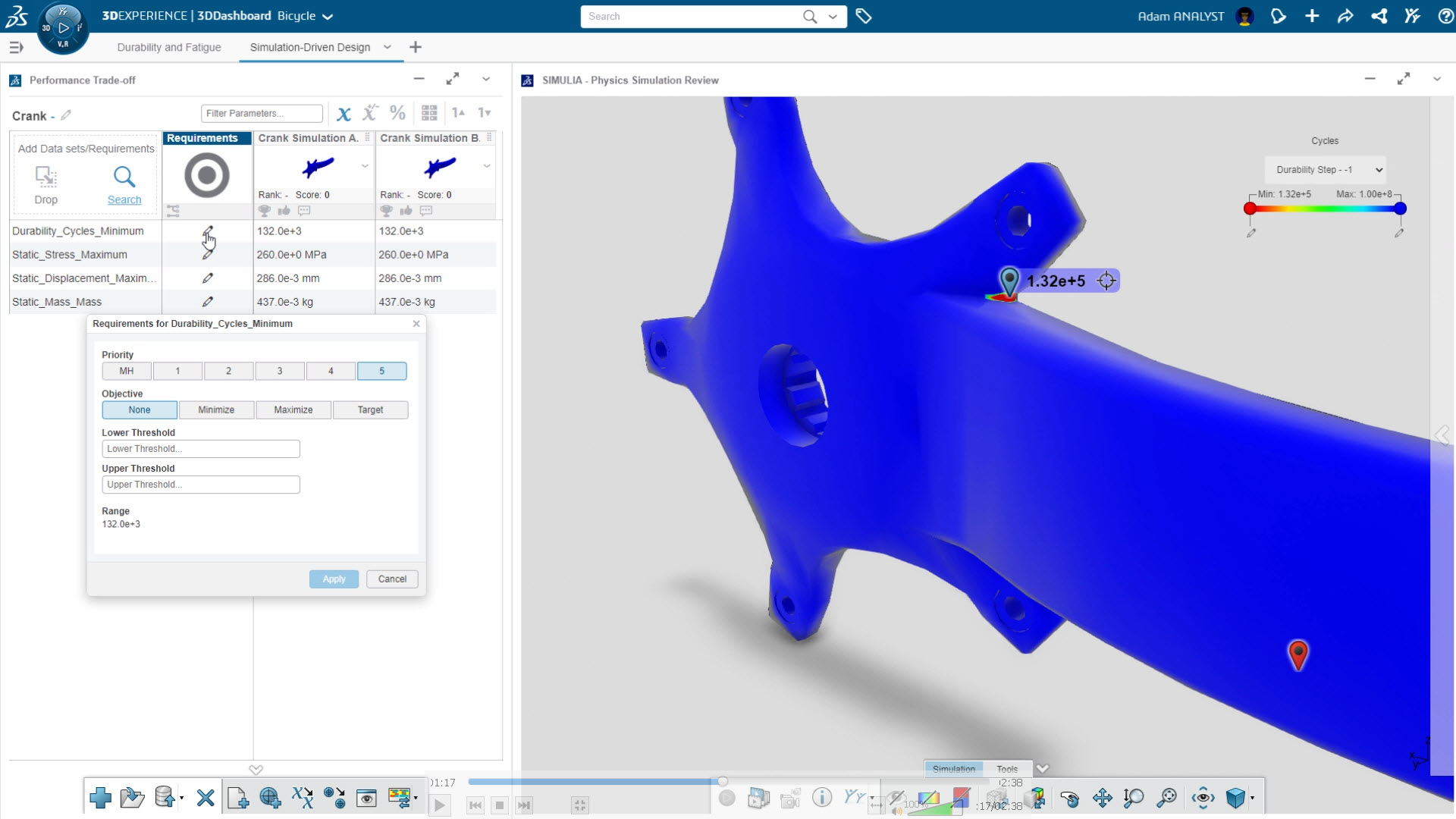

Une application d'étude de compromis intuitive, également disponible à partir d'un tableau de bord Web, facilite la comparaison des différentes alternatives de conception. À partir d'une table, chaque membre de l'équipe peut comparer différentes alternatives de conception et partager des commentaires et des idées, ce qui accélère les décisions de conception.

En résumé, mes raisons d'envisager la 3DEXPERIENCE Works Structural Simulation sont que la technologie SIMULIA Abaqus vous permettra de résoudre les problèmes structurels non linéaires plus rapidement et avec plus de confiance. La technologie fe-safe de SIMULIA vous permet de tester les problèmes de durabilité pour garantir la durée de vie et la résistance du produit. L'application d'étalonnage des matériaux vous permet d'extraire les propriétés des matériaux pour des résultats de simulation plus précis. Les ordinateurs hautes performances sur le cloud accélèrent les simulations plus importantes ou complexes, vous permettant de continuer votre travail quotidien sur votre ordinateur. Enfin, il est tellement plus facile de partager, d'examiner et de comparer les résultats de simulation avec vos collègues.

Article original de Solidworks.com par Nicolas Tillet


Publié le 1 Avril 2021
