Etant donné que la conception des machines, les processus et les systèmes s’amplifient et deviennent de plus en plus complexes, il est important d’avoir des outils puissants et flexibles pour la configuration et l’assemblage des pièces. La nouveauté apportée par SOLIDWORKS 2017 est un nouveau type d’assemblage mate, baptisé Magnetic Mates, qui a été conçu justement pour fournir cet équilibre entre puissance et flexibilité dans le développement des assemblages.

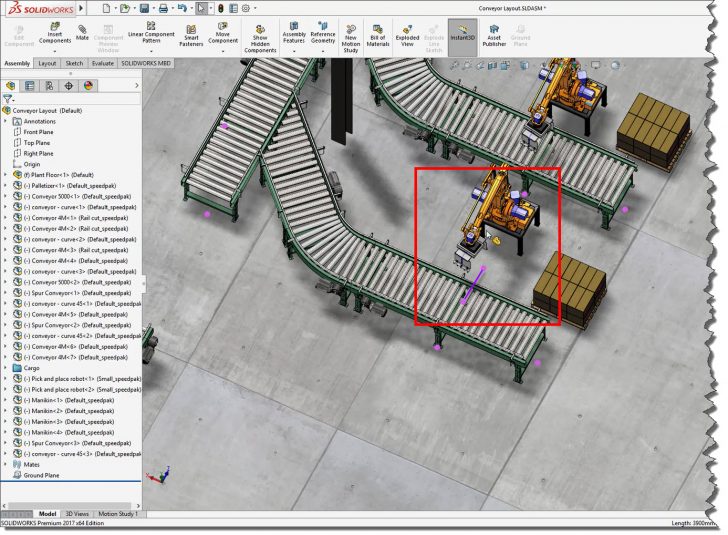

Magnetic Mates permet au concepteur de rassembler rapidement des équipements et des items suivant un plan de masse, puis de démonter et rassembler rapidement les éléments pour essayer différents scénarios de « que se passerait-il si » - tous en 3D. Il suffit de glisser & déposer les éléments pour assembler l’équipement, puis les séparer pour le démonter. Ceci offre à l’utilisateur une grande vitesse de conception et de la flexibilité. Il est aussi d’une aide précieuse pour le concepteur de machines, de processus et de systèmes.

De nouvelles améliorations des fonctionnalités Speedpak de SOLIDWORKS permettent à Magnetic Mates d’être utilisé pour assembler des versions de fichiers de taille légère de vos conceptions. Les nouvelles fonctionnalités de Speedpak comprennent un support pour la géométrie de référence, des esquisses et des courbes, ce qui améliore la flexibilité de cette puissante fonctionnalité.

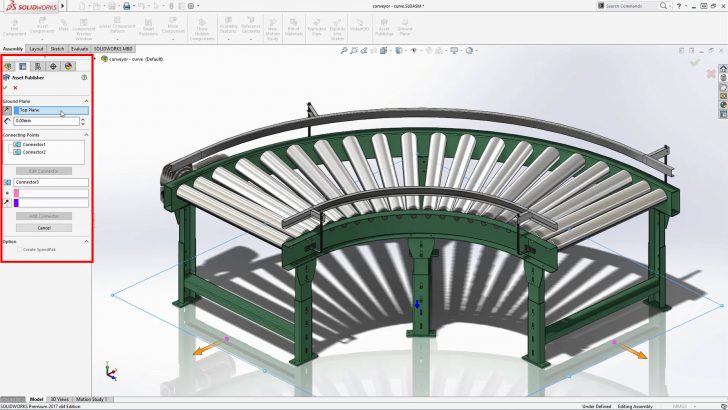

Bien que Magnetic Mates soit une nouvelle fonctionnalité apparue avec SOLIDWORKS 2017, elle peut être ajoutée facilement aux modèles plus anciens de SOLIDWORKS en utilisant la fonctionnalité Asset Publisher. Cela permet à l’utilisateur d’ajouter des points de raccordement intelligents et une référence au sol sur chaque élément afin d’activer la fonctionnalité Magnetic Mate.


Les premières utilisations de Magnetic Mates et des améliorations Speedpak touchent principalement la conception des machines et le développement de la ligne de production où tout l’équipement est situé sur un seul niveau. Cependant, les utilisateurs de SOLIDWORKS peuvent aussi expérimenter de nouvelles applications supplémentaires de la fonctionnalité Magnetic Mates qui ne soient pas axées uniquement sur l’agencement des équipements sur un plan de masse. Parmi les autres utilisations de Magnetic Mates figure l’assemblage d’articles en ligne comme les outils de forage de pétrole qui sont assemblés, puis insérés dans un carter de forage d’un puits de pétrole.

Cette nouvelle fonctionnalité offre plus que jamais une grande souplesse à l’utilisateur lors de l’assemblage des grands ensembles. Ce qui permet d’étendre l’utilisation de SOLIDWORKS dans d’autres domaines et d’améliorer la productivité globale.
