Un outillage imprimé en 3D, facile à utiliser sur les surfaces finies

Un outillage imprimé en 3D, facile à utiliser sur les surfaces finies

L'outillage imprimé en 3D est une application de la fabrication additive qui est encore sous-utilisée de nos jours, mais qui est extrêmement précieuse. Il peut réduire considérablement les délais et les coûts de fabrication d’outillage par rapport aux outils usinés. Il est également plus léger et offre une meilleure ergonomie que l'outillage métallique. C'est pourquoi des entreprises automobiles comme General Motors utilisent la fabrication additive pour remplacer les gabarits et les fixations volumineux et lourds.

L'outillage utilisé pour construire les voitures doit évidemment être solide et durable. Mais lorsqu'il entre en contact avec des surfaces peintes, il doit également être « indulgent » pour ne pas endommager la finition. Le Diran 410MF07 est un thermoplastique FDM à base de nylon connu pour sa résistance aux chocs et sa robustesse. Mais ce qui le distingue des autres thermoplastiques est son faible coefficient de friction. Le Diran possède une nature lubrifiante qui lui permet de glisser facilement sur d'autres surfaces, sans les endommager. Il est donc idéal pour les outils qui interagissent avec surfaces finies et les peintures de haute qualité.

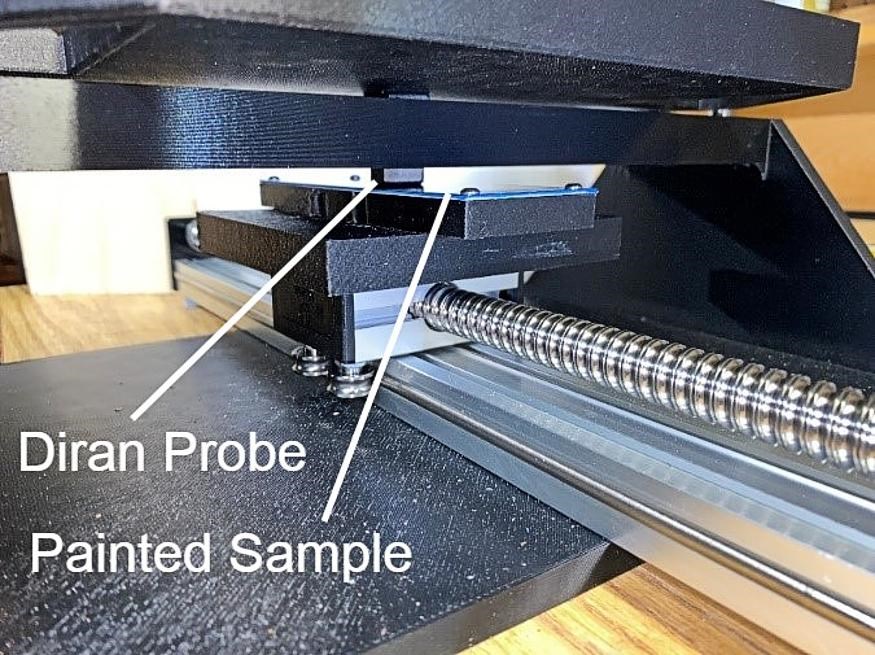

Pour le démontrer, les ingénieurs de Stratasys ont testé l'effet du frottement d'une sonde imprimée en 3D et fabriquée en Diran contre une surface finie. La sonde entre en contact avec une surface finie de classe A, recouverte d'une peinture automobile et d'une couche transparente par-dessus, comme le montre la figure 1. Dix cycles de mouvement de va-et-vient ont été effectués avec une force de 20 pounds-force ou 88,96 Newtons. Les lignes de calque de la sonde sont orientées parallèlement au sens du déplacement.

Le résultat est illustré sur la figure 2. Aucune rayure discernable n'est apparue dans la finition peinte suite à l'interaction avec la sonde de test Diran. La même expérience a été réalisée avec une sonde imprimée en 3D en polycarbonate (PC). Contrairement au matériau Diran, le PC a produit environ 25 à 30 rayures visibles, comme le montre la figure 3.

Disponible sur l'imprimante F370, le Diran 410MF07 met à disposition des fabricants un matériau résistant, pour les gabarits et les fixations, qui n'abîmera pas les surfaces peintes ou finies.







Publié le 16 Mars 2021
