Les plus grands défis auxquels sont confrontés les designers et les ingénieurs lors de la création de modèles conceptuels réalistes sont les besoins apparemment contradictoires d’un modèle précis, esthétique et livré rapidement. Conceptualiser et créer les designs à un stade précoce du cycle de production sont essentiels au succès. D’un autre côté, des prototypes précis livrés rapidement sont cruciaux pour accéder au marché plus rapidement.

La pression liée à la mise sur le marché rapide des produits a conduit de nombreuses entreprises vers l’impression 3D, plus particulièrement vers le PolyJet grâce à ses capacités exceptionnelles de produire rapidement des pièces avec des détails précis. PolyJet continue d’être le leader des technologies d’impression 3D parce qu’il permet de livrer rapidement des modèles hautement esthétiques et précis. La résolution incroyablement fine conjuguée à des capacités multi-matériaux fait de la technologie un leader en matière de création de modèles anatomiques, de prototypes de concepts et de patrons.


Des prototypes et des modèles réalistes

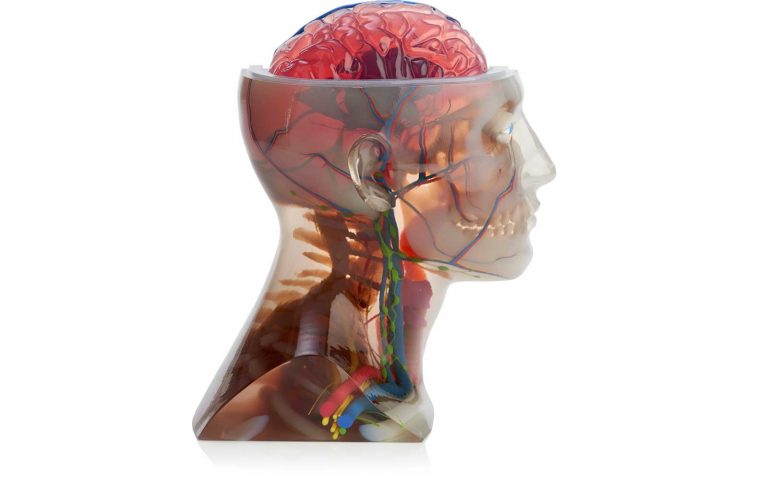

PolyJet est une fonctionnalité technologique unique qui offre une gamme complète de couleurs pour les pièces. Idéale pour les prototypes clients et les modèles anatomiques, elle donne vie à chaque projet. Les pièces peuvent être imprimées en couleurs, avec des textures graphiques ou des transparences, en quelques heures ou jours.

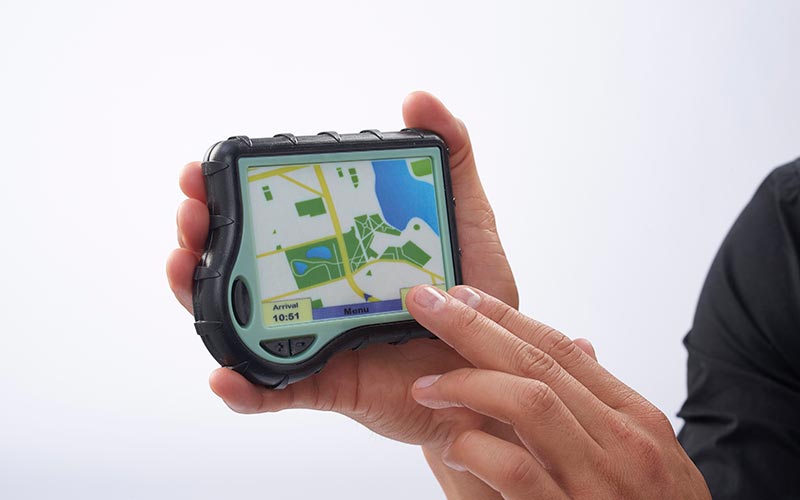

Les modèles sont presque indistingables du produit final, ce qui en fait une alternative idéale pour imiter la production finale en vue des analyses de concept ou des campagnes de promotions. Les entreprises peuvent réduire le temps de mise sur le marché en permettant aux designers graphiques d’intégrer les images de produits dans les matériaux de marketing et veiller à ce que les emballages et les affiches fonctionnent parfaitement comme les produits finis, bien avant leur entrée en production.


Des textures peuvent également être ajoutées via des images graphiques afin d’améliorer la complexité visuelle, comme les surfaces en bois ou en briques idéales pour la modélisation architecturale. Résultat : les pièces sont construites avec l’esthétique visuelle recherchée, et ce rapidement, sans nécessiter une finition supplémentaire.

Concevoir en couleurs

La couleur peut être appliquée avec deux formats de fichiers, en fonction de la couleur souhaitée et des matériaux. Avec les fichiers STL, la couleur et la transparence sont déterminées par un code couleur attribué à chaque coquille définie à partir du PolyJet Color Guide. Dans le format VRML, la couleur peut être appliquée à chaque face ou triangle de la géométrie ou encore avec un fichier texture.

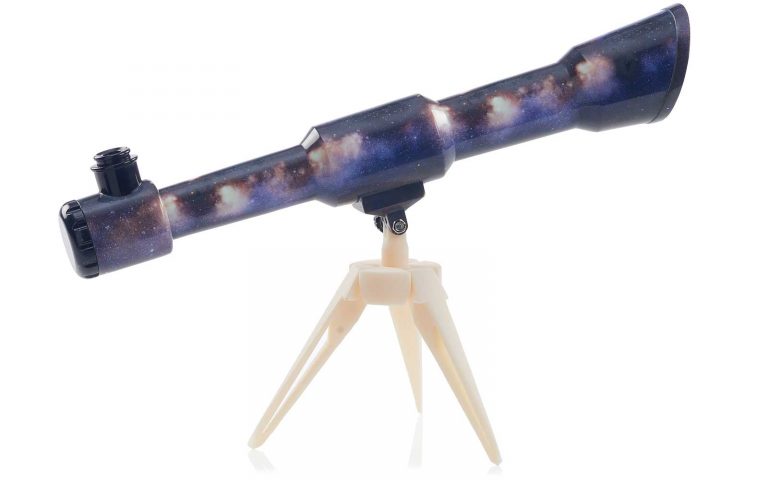

Le mappage de texture, également connu sous le nom d’UV mapping, est un processus qui consiste à ajouter une image ou un graphique à la géométrie 3D. Les informations sur les couleurs sont stockées dans un fichier image 2D (.png, .jpg, .tiff) qui est lié aux coordonnées du maillage. Ce type de fichier peut afficher des informations extrêmement détaillées sur les couleurs.

Les concepteurs peuvent utiliser un logiciel spécialisé pour « déployer » le maillage 3D dans un environnement 2D. Ces programmes permettent aux concepteurs d’ajouter de la couleur et des détails à partir d’images qui seront ajoutés plus tard au modèle. Lors de l’application d’une texture au modèle avec n’importe quel logiciel, un fichier avec la texture est généré. La géométrie du modèle est « enveloppée » dans la texture dans un processus appelé UV mapping. Pour une bonne résolution d’impression, le fichier image doit être de 600 DPI et la taille de l’UV mapping doit correspondre à celle du modèle.



Grâce à la haute résolution de la technologie PolyJet et au nouveau mappage de texture qui peut être appliqué sur des modèles réalistes comme les grains du bois ou la photographie, les prototypes et les modèles conceptuels peuvent représenter de manière impeccable les designs en dehors de la machine.

Les modèles PolyJet extrêmement réalistes vous offrent la liberté de concevoir et de produire des modèles avec une précision exceptionnelle. Grâce à la large gamme de couleurs, aux textures graphiques et aux détails affinés, votre modèle de concept sort des sentiers battus, sans vous obliger à casser la tirelire.




Publié le 19 Avril 2017
